1/72 Yakovlev Yak-1b

Budowa

Arma Hobby – 70027



Jak 1 z Arma hobby jest modelem niezbyt skomplikowanym, co nie znaczy, że uproszczonym. Właściwie to jeden z lepszych zestawów w skali 1/72, jaki miałem kiedykolwiek w rękach. Zresztą więcej na ten temat pisałem w Wiwisekcji tego modelu

1/72 Yakovlev Jak-1b - Budowa

Mimo, że zaprojektowany bardzo szczegółowo, a w zestawach Expert wzbogacony o blaszkę typu Zoom, to jednak nadal stanowił pole do popisu dla producentów aftermarketowych waloryzacji. Rękawice podniósł Eduard i Yahu. Ten ostatni nie poprzestał na typowej tablicy przyrządów, ale zaoferował także kolejny, bardziej rozbudowany zestaw do kabiny. Szczegółowy opis wspomnianych zestawów znajdziecie w osobnym wpisie

1/72 Yakovlev Jak-1b - Budowa

W ślad za modelem army na rynek trafił również zestaw z Exito decals, z atrakcyjną selekcją malowań jaków. W skalach 1/48 i 1/72, acz mnie oczywiście interesował tylko ten drugi.

1/72 Yakovlev Jak-1b - Budowa

Do kompletu potrzebowałem jeszcze farb. Tutaj zdecydowałem się na Real Colory z AK Interactive – z paletą sowieckich kolorów opracowaną we współpracy z rosyjskimi badaczami tematu. Efekt jest o tyle ciekawy, że jednak paleta odbiega miejscami od tego, do czego dotychczas przyzwyczaili nas producenci farb

1/72 Yakovlev Jak-1b - Budowa

Już na wstępie prac zabrałem się za montaż waloryzacji. Wskaźniki poziomu paliwa w skrzydłach producent zaznaczył delikatnym grawerem (co dziwne, w zestawie nie ma kalkomanii pomocnej w odtworzeniu szczegółów). Tutaj pojawił się jednak zestaw Yahu models, który prócz detali do kabiny zawiera właśnie imitacje tych wskaźników

1/72 Yakovlev Jak-1b - Budowa

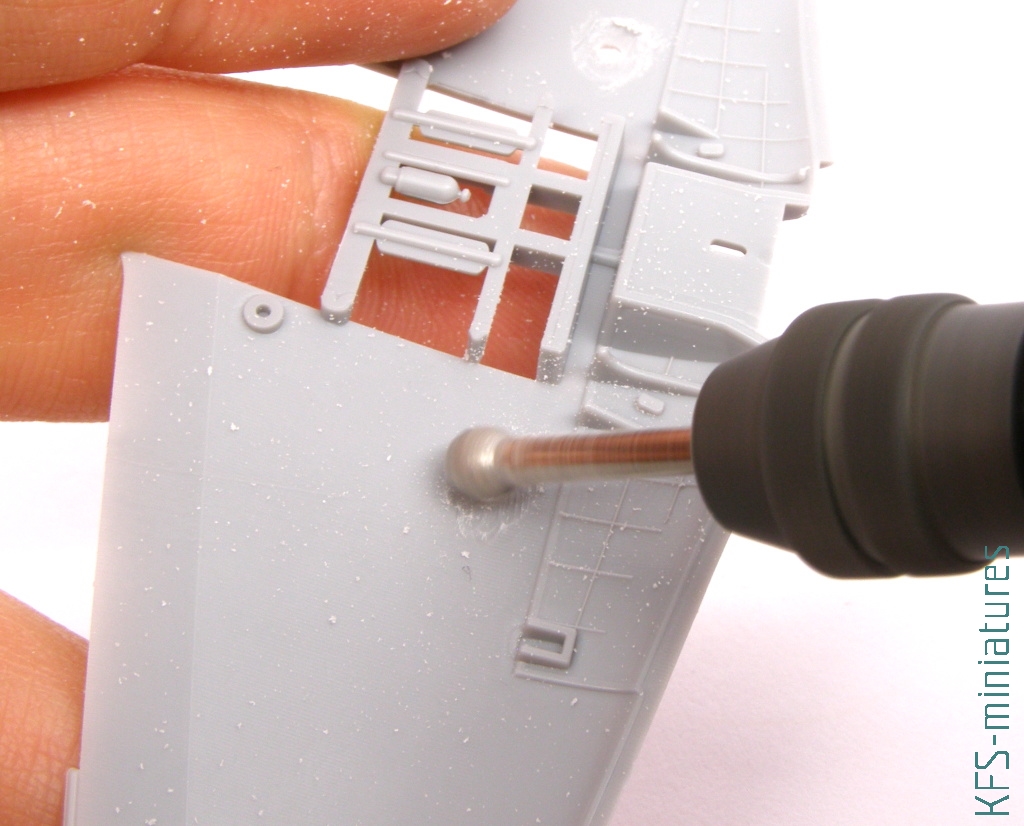

Ich montaż to jednak nie taka prosta sprawa – ponieważ umieścić je trzeba w otworze, ale po wewnętrznej stronie skrzydła. To wymagało nie tylko nawiercenia otworu, ale też pocienienia jego krawędzi. To praca, która wymagająca precyzji i ostrożności. Dlatego co prawda użyłem różnego rodzaju frezów, to jednak w większości przypadków operowałem nimi trzymając je w palcach, a nie montując w mikrowiertarce

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Na koniec cienkie krawędzie wygładziłem ‘malując’ je delikatnie Tamiya extra thin

1/72 Yakovlev Jak-1b - Budowa

W rozmiękczonym przez klej plastiku umocowałem imitacje wskaźników – w ten sposób mogłem nadać im prawidłowe ułożenie

1/72 Yakovlev Jak-1b - Budowa

Dopiero na końcu spoinę wzmocniłem niewielkimi ilościami cyjanoakrylu

1/72 Yakovlev Jak-1b - Budowa

Przed sklejaniem trzeba również poprawić otwory montażowe goleni podwozia we wrędze, stanowiącej jednocześnie ścianę wnęki

1/72 Yakovlev Jak-1b - Budowa1/72 Yakovlev Jak-1b - Budowa

Idealne spasowanie elementów sprawia, ze sklejanie skrzydeł wymaga jedynie złożenia ze sobą elementów i pociągnięcia ich styku Tamiya Extra thin

1/72 Yakovlev Jak-1b - Budowa

Płat odłożyłem na bok i zająłem sie kabiną. Tutaj sięgnąłem tak po blaszki z zestawu Yahu, jak i kilka drobiazgów fototrawionych z modelu Arma. Zdecydowałem się kolorowe panele przyklejać do niemalowanego plastiku, a potem ich powierzchnie zabezpieczyć płynem maskującym

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Nieco bardziej skomplikowana okazała się sprawa bocznych paneli. Tutaj producenci waloryzacji (bo tak samo Yahu, jak i Eduard) proponują zamienniki z kolorowych blaszek. Rzecz jednak w tym, że elementy plastikowe są nie tylko całkiem szczegółowe, ale stanowią element konstrukcji – na nich opiera się oparcie fotela, jak również w niewielkim stopniu tablica przyrządów

1/72 Yakovlev Jak-1b - Budowa

Zdecydowałem się skompilować element plastikowy z blaszkami. Ty wymagało jednak dość znaczącej modyfikacji prawego panelu

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Przeróbki lewego panelu uznałem za bezcelowe – element plastikowy uważam za lepszy. Przykleiłem na niego jedynie niewielki fragment blaszki z nadrukiem

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Boczne panele pozwoliły mi na właściwe spozycjonowanie oparcia

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Wyciąłem sobie też maski na szybę pancerną za głową pilota. Pamiętać bowiem trzeba, że jej krawędź miała metalowe okucie w kolorze wnętrza kabiny. Tymczasem odpowiedniej maski nie znajdziemy ani w zestawie, ani w arkuszu opracowanym przez Eduarda

1/72 Yakovlev Jak-1b - Budowa

Na czas montażu szkiełka zdjąłem maski aby uniknąć ryzyka podpłynięcia kleju w tym miejscu

1/72 Yakovlev Jak-1b - Budowa

Chcąc zamontować fototrawioną tablicę – tak z zestawu Expert Army, jak i Eduarda, czy wreszcie Yahu – który wybrałem – trzeba odpowiednio spreparować element plastikowy. Wprost – trzeba usunąć z niego wszelkie detale. A w przypadku dość grubych blaszek Eduarda i Yahu nawet go nieco pocienić

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Tym samym wnętrze miałem gotowe do malowania

1/72 Yakovlev Jak-1b - Budowa

Zacząłem od podkładu ze sreberka Mr.Color C8

1/72 Yakovlev Jak-1b - Budowa

Następnie wszystko pomalowałem warstwą RC319 A-14 Interior Steel gray

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Wybrane powierzchnie i detale rozjaśniłem bardzo mocno rozcieńczaną Hataką C037 Light Ghost Grey

1/72 Yakovlev Jak-1b - Budowa

Po zdjęciu fluidu maskującego z paneli, pomalowałem wszystkie detale różnymi wodorozcieńczalnymi winylowymi akrylami

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Akrylowym klejem Ammo Ultra Glue przykleiłem we właściwym miejscu tablicę przyrządów

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Do podkreślenia detali użyłem wodorozcieńczalnego Citadel Agrax Earthshade zmieszanego dodatkowo z Contrast medium tego samego producenta

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Tu i ówdzie, srebrną kredka Prismacolor, namalowałem imitacje obić na krawędziach elementów fototrawionych. Na powierzchniach plastikowych wystarczyło uszkodzić delikatnie farbę odsłaniając srebrny podkład

1/72 Yakovlev Jak-1b - Budowa

Tamiya weasthering stick niezawodnie pomógł mi w oddaniu imitacji niewielkiej ilości brudu na podłodze kabiny

1/72 Yakovlev Jak-1b - Budowa

Tym samym zakończyłem etap przygotowania wnętrza

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

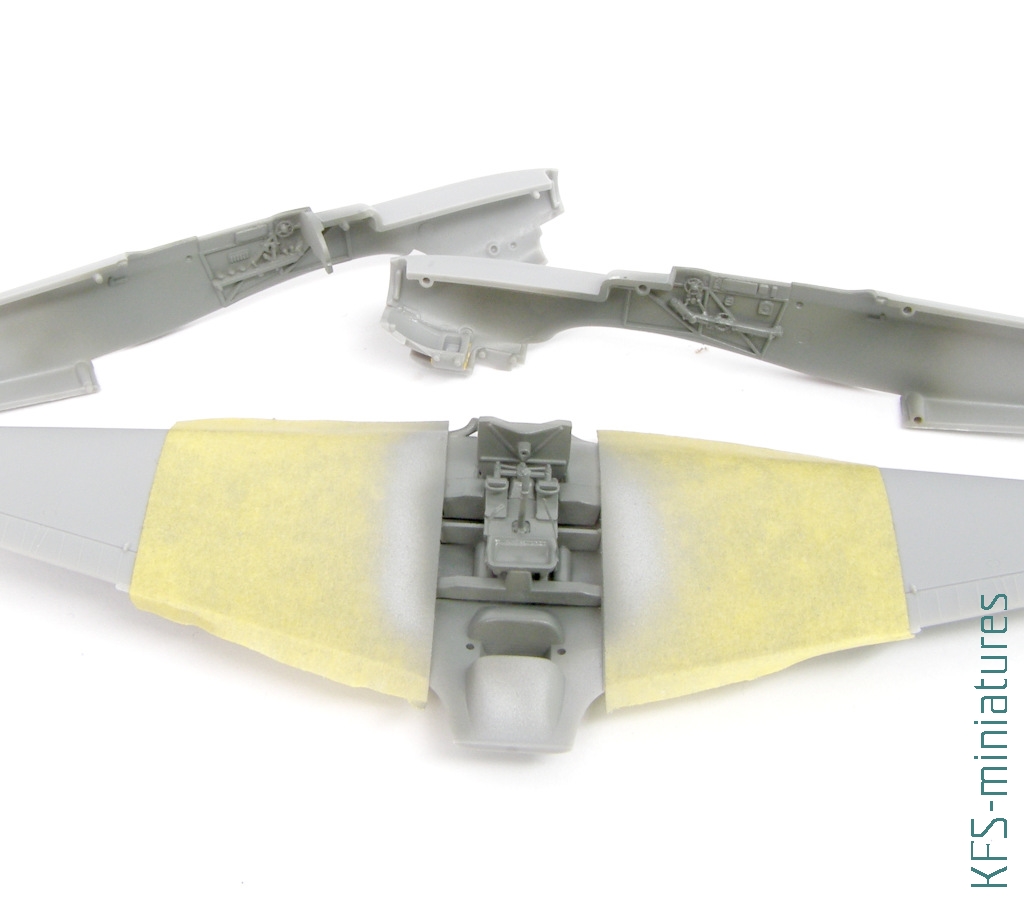

Po sklejeniu połówek kadłuba musiałem jeszcze wyretuszować okolice tablicy przyrządów. Kabinę na czas szybkich prac zamaskowałem masą maskującą AK

1/72 Yakovlev Jak-1b - Budowa

Drobnej modyfikacji wymagała górna osłona silnika. A właściwie umieszczona w niej rynienka karabinu

1/72 Yakovlev Jak-1b - Budowa

Właściwie to wystarczy nawiercić otwór w osłonie lufy (jak pokazywałem to w Wiwisekcji). Tym jednak razem zdecydowałem się iśc trochę dalej, montując w tym, miejscu kawałek mosiężnej rurki odpowiedniej średnicy. W tym celu musiałem jednak usunąć detal plastikowy oraz nawiercić i wyfrezować odpowiednie otwory

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Odpowiedniej długości rurkę wkleiłem od wewnątrz klejem cyjanoakrylowym

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Z cienkich rurek zrobiłem także zamiennik rurki pitota

1/72 Yakovlev Jak-1b - Budowa

Przed wklejeniem oszklenia należy pamiętać o zamocowaniu celownika (instrukcja montażu przypomina o tym mało wyraźnie)

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Maski, które znajdziemy w zestawie Arma w edycji Expert nie do końca pasują do oszklenia. Postanowiłem zatem sprawdzić, jak spisują się te opracowane przez Eduarda. Okazały się zdecydowanie lepsze

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Po sklejeniu płatowca mogłem zając się detalami konstrukcji. A zatem kółko ogonowe. Tu montaż najlepiej zacząć od wklejenia pokryw wnęki. Warto przy okazji lekko je pocienić (usuwając jednocześnie pojawiające się w niektórych egzemplarzach modelu drobne jamki skurczowe)

1/72 Yakovlev Jak-1b - Budowa

I dopiero później wkleić samo koło ogonowe wraz z golenią – ta kolejność jest bardziej wygodna. Zanim jednak wkleiłem owe koło, postanowiłem poprawić jego detale. Odlane w jednym kawałku miało pewne drobne uproszczenia wynikające z ograniczeń technologicznych wtrysku

1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa 1/72 Yakovlev Jak-1b - Budowa

Nieco uwagi wymagały również elementy podwozia głównego. Pomijając typową obróbkę polegającą na usunięciu szwów po łączeniu połówek formy

1/72 Yakovlev Jak-1b - Budowa

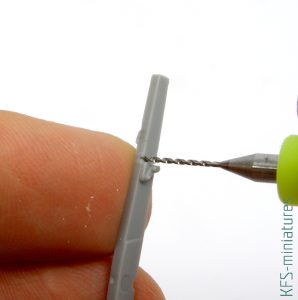

Zdecydowałem sie nawiercić otwory w nożycach amortyzatora

1/72 Yakovlev Jak-1b - Budowa

To szybciej mozna uzyskać kontując w ich miejsce fototrawiony zamiennik – moim zdaniem wciąż jednak byłby on zbyt płaski – nawet w skali 1/72. Na koniec z drutu ołowianego 0.3mm zrobiłem imitacje instalacji hamulcowej

1/72 Yakovlev Jak-1b - Budowa

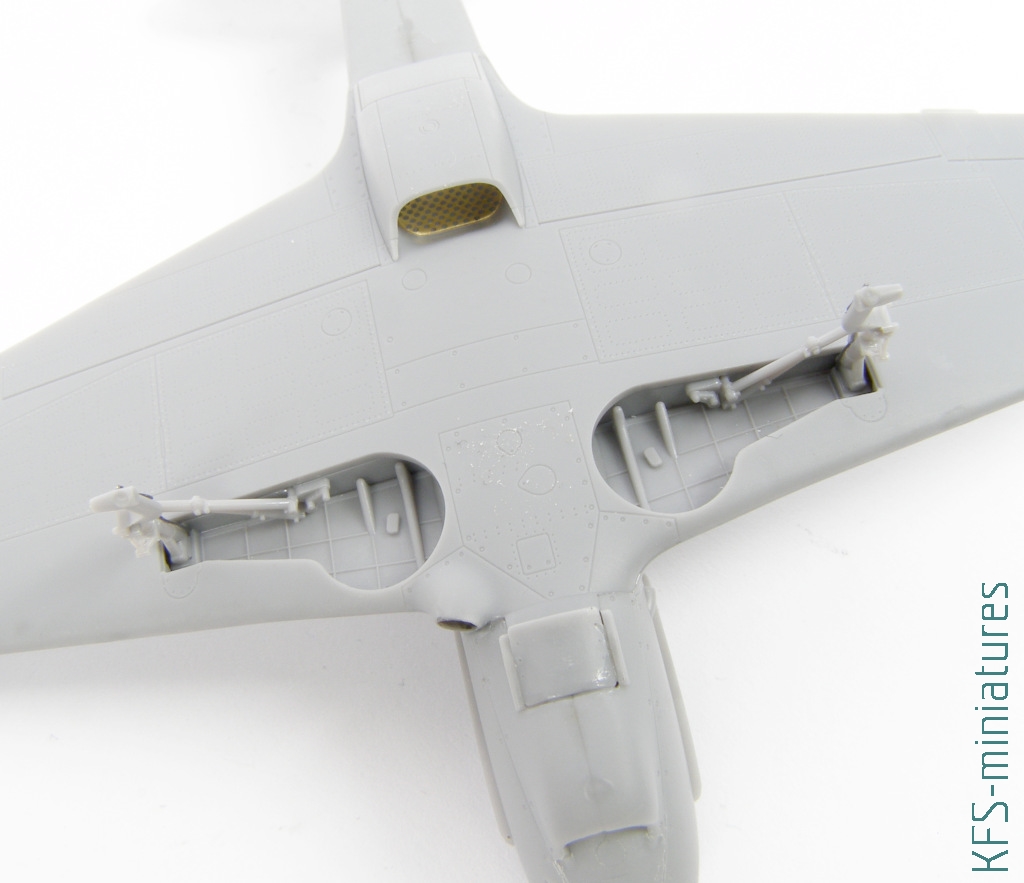

Gotowe golenie wkleiłem we wnękę. Nie dodawałem jednak ani kół, ani tym bardziej osłon

1/72 Yakovlev Jak-1b - Budowa

Gdy budowałem ten model, na rynku wciąż nie było jeszcze zamienników wydechów, które siłą ograniczeń technologicznych w wydaniu wtryskowym są niezbyt szczegółowe. Wypada zrobić z nimi dwie rzeczy. Po pierwsze wygładzić płaskie przestrzenie między rurami, imitujące blaszaną zaślepkę. Artefakty łączenia połówek formy na samych rurach należy pozostawić – takie są fakty w skali. Tutaj, jak zwykle, niezastąpione okazały się mikropilniczki z Hobby elements

1/72 Yakovlev Jak-1b - Budowa



Naturalnie trzeba było również nawiercić otwory w rurach wydechowych – najwygodniej igłą iniekcyjną1/72 Yakovlev Jak-1b - Budowa



Tym samym, model był gotowy do malowania

1/72 Yakovlev Jak-1b - Budowa

..o czym jednak w kolejnej części artykułu.
