28mm Achilles Ridgerunner

Games Workshop

Magnesowanie i Budowa

Przy okazji budowy tego cudaka postanowiłem zmierzyć się z tematem magnesowania. Rzecz popularna wśród graczy w bitewniaki. Bo nie chodzi o to, że jeden z drugim nie może się zdecydować jak chce, żeby wyglądał jego model. Zamocowanie różnych elementów ekwipunku pozwala na modyfikowanie sprzętu pod względem uzbrojenia, a co za tym idzie specyfikacji wykorzystywanych w rozgrywce. No więc uznałem, że ten nieskomplikowany pojazd będzie dobrym poligonem doświadczalnym do takich zabaw. Przy czym ja to akurat uznałem za zasadne wkładanie tych magnesików właśnie dlatego, żeby móc wybrać najciekawszą konfigurację. Najciekawszą wizualnie. No i generalnie z ciekawości.

Jak wspominałem w recenzji tego modelu, nie ma on przesadnie skomplikowanej konstrukcji. A jednocześnie znaleźć tu można kilka ciekawych rozwiązań, ułatwiających budowę, choć nie kosztem jakości miniatury. Bo na przykład zaczepy na masce – ktoś niegłupio wymyślił, że zamiast przyklejać maleńki element od wierzchu, można zrobić go solidniejszym, i wklejanym od spodu. Ja z kolei dodam, że dla wygodnego montażu lepiej nie wycinać tego detalu z wypraski, a zostawić go połączonym z kawałkiem ramki, który ułatwi chwytanie i pozycjonowanie

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Zbędny plastik można bez problemu usunąć po utwardzeniu się spoiny

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Nie będę tutaj prezentował szczegółowo krok po kroku kolejnych etapów budowy – instrukcja z modelu robi to sama w bardzo przejrzysty sposób

28mm Achilles Ridgerunner - Genestealer Cults Gunned-up Outrider Vehicle - Games Workshop

..a model w gruncie rzeczy nie sprawia trudności. Choć może za jednym wyjątkiem, bo nie wiem – może to ja gdzieś dałem ciała – choć z drugiej strony nie bardzo wiem, gdzie by to było możliwe. Faktem jest jednak, że podłoga z tyłu pojazdu wystaje poza obrys, w którym powinna się mieścić. Rzecz o tyle ważna, że utrudnia to poprawne uplasowanie tylnej ściany nadwozia

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Po rozważeniu paru rozwiązań, wybrałem to polegające na zeszlifowaniu wystającego fragmentu podłogi. Powoli, płaskim pilnikiem

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

W takim wariancie musiałem dodatkowo nieznacznie podciąć mocowania wiszących tu szekli

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

No ale sieopłaciłosie, bo roboty nie za wiele, a ostatecznie wszystko siadło jak należy

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Jak widać na powyższych zdjęciach, tu i ówdzie dodałem nieco drobnych detali. Z wybijakami RP Toolz nastukanie takich imitacji śrub czy nitów to chwila moment, a każdy detal konstrukcji, to kolejny detal, który można pomalować, dodając zróżnicowania powierzchniom. Zatem moim zdaniem warto

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Nieco uwagi wymagały również amortyzatory. Ściślej – imitacja sprężyny wokół nich owiniętej – ponieważ całość odlana jest w jednym kawałku, usunąć trzeba ślady po łączeniu połówek formy. Najpierw z najbardziej eksponowanych powierzchni

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

A potem z zagłębień – najwygodniej poskładanym kawałkiem drobnego papieru ściernego

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Na koniec, aby wygładzić powierzchnie i usunąć resztki pyłu z obróbki, całość delikatnie ‘pomalowałem’ cienkim klejem Tamiya

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

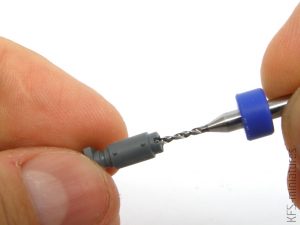

Jeśli chodzi o obróbkę detali, to tylko pro forma wspomnę, że nawiercić trzeba otwory w lufach

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

..jak również w rurach wydechowych.

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Koła w modelu są nie brzydkie. Oczywiście można szukać jakichś bardziej agresywnych w wykończeniu zamienników, ale uznałem, że skoro akurat nie mam niczego pasującego na podorędziu, to użyje tego, co dała fabryka. Zacząłem od wycięcia i zgrubnego ogratowania ich połówek, tak, by elementy pasowały do siebie bez zarzutu

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Następnie każde z kół chwyciłem w zacisk i miejsce łączenia elementów zalałem Tamiya Extra Thin

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Nie przypadkowo użyłem klamerki, a nie palców. Cienki klej ma to do siebie, że lubi sobie popłynąć w niekontrolowany sposób różnymi zakamarkami. A najgorzej, gdy wpłynie między plastik a opuszki palców, bo to owocuje niefajnymi do usunięciami odciskami palców na powierzchni. Tutaj byłoby samo zło. Choć tak, sam klej większych szkód nie czyni. W najgorszym razie powierzchnie trzeba potem przetrzeć wełną stalową

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Jak wspomniałem, przed montażem poprzestałem na ogólnej obróbce. Dopiero w sklejonych kołach zabrałem się za wyszlifowanie powierzchni bieżnika. Użyłem gruboziarnistego pilnika. Suwając nim niespiesznie po powierzchni, nie tylko usunąłem pozostałości wlewów, ale zrobiłem pierwsze imitacje uszkodzeń gumy

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Szczotką drucianą usunąłem z powierzchni drobne wiórki plastiku

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa



Na tym nie poprzestałem – dodałem też imitacje większych uszkodzeń bieżnika, niźli tylko rysy na jego powierzchni

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Postanowiłem też w najbardziej prosty i ordynarny sposób zaimitować ugięcie opony. Bo nawet najtwardsza nieznacznie siada pod ciężarem pojazdu. Ten efekt najłatwiej oddać zeszlifowując z lekka wybrana powierzchnie opony. Ale nie tak od razu. Najpierw koła musiałem tymczasowo ze sobą połączyć. Użyłem niezawodnego w takim charakterze płynu maskującego

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Następnie, na desce oklejonej papierem ściernym, delikatnie i niespiesznie zeszlifowałem jedną z powierzchni powstałego w ten sposób walca

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Dzięki temu wszystkie koła otrzymały identyczne ‘ugięcie’

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Na koniec jeszcze drobny trik, który ułatwia późniejsze malowanie. Szyby szoferki są monolitem, odlanym wraz z nadwoziem. Z umiarkowanie wyraźnie podkreślonymi krawędziami. Dlatego by zminimalizować ryzyko niekontrolowanego rozpływania się farby, na ich granicach wyskrobałem delikatne zagłębienie

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Tutaj ponownie, po obróbce, do wyczyszczenia i wygładzenia obrabianych powierzchni użyłem Tamiya Extra Thin, którym z lekka pomalowałem owe rowki

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Po sklejeniu bryły pojazdu przerwałem montaż i zabrałem się za zaanonsowane we wstępie magnesowanie. Podoklejane detale, choć może nie jakoś wybitnie delikatne, ale nie ułatwiałyby pracy, a przy tym narażałyby się na uszkodzenie.

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Ponieważ była to moja pierwsza zabawa z magnesikami, zacząłem od rzeczy najmniej skomplikowanej, czyli wymiennych elementów w sponsonie. Można w nim posadzić figurkę, albo jakieś urządzenia – tu znowu do wyboru – coś wyglądającego jak namiernik, lub antenę.

28mm Achilles Ridgerunner - Genestealer Cults Gunned-up Outrider Vehicle - Games Workshop

Na wstępie wywierciłem otwór na magnes w sklepieniu sponsonu

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Nie jest to miejsce eksponowane, zatem musiałem znaleźć sposób na równe wklejenie metalowej drobinki. W słupku magnesów ostatni z nich oddzieliłem kawałkiem woskowanej folii podkładowej z nalepek. Oczywiście uprzednio upewniłem się, że nie ima się jej klej cyjanoakrylowy

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

W nawiercony otwór zaaplikowałem niewielką ilość kleju, a następnie wetknąłem magnes we właściwe miejsce.

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Aby poprawnie wyznaczyć miejsce montażu magnesu w figurce (czy tam jej kadłubku) na magnes naniosłem kroplę farby

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

..a na to położyłem figurkę

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Nieznacznie, ale jednak bardziej skomplikowane było przygotowanie montowanych w tym miejscu urządzeń. Dwóch do wyboru, zatem najpierw musiałem osadzić magnes w ich podstawie, od wewnątrz

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

..i w wymiennych końcówkach zamontować odpowiednio magnesy. Nie muszę chyba dodawać, że ważne jest, by przed ich wklejeniem upewnić się, czy są właściwie spolaryzowane

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Kolejną kwestią do rozwiązania był dystans pomiędzy podstawa urządzeń a zwieńczeniem sponsonu.

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Użyłem tutaj polistyrenowej rurki, przyciętej na odpowiednią długość na przymiarze JLC

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

W rurkę wkleiłem magnes, a do jej wierzchołka przykleiłem podstawę radarów

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Nie mniej knucia było z uzbrojeniem na pace.

28mm Achilles Ridgerunner - Genestealer Cults Gunned-up Outrider Vehicle - Games Workshop

Zacząłem od wklejenia magnesu w końcówkę ramienia, na którym mocuje się działko lub wyrzutnie rakiet

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Zamagnesowanie wyrzutni nie wymagało żadnych szczególnych zabiegów – wystarczyło przykleić we właściwym miejscu metalowy krążek

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

..a w działku – już po sklejeniu – magnes umieściłem w nawierconym w tym celu otworze

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa



Ramię, na którym sterczy działko, lub wyrzutnia, jest kolejnym wymiennym elementem. Zamiast niego można zamontować moździerz. Producent oczywiście nie przewidział łatwej ich podmiany (to się kupuje kolejne modele, a nie na jednym ciągle coś zmienia!)

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Jedną z połówek mocowania ramienia, bez żadnych modyfikacji, przykleiłem do pojazdu we właściwym miejscu

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Następnie – tak w moździerzu, jak i w ramieniu działka – zmodyfikowałem gniazdo, w sposób pozwalający na swobodne wsuwanie tych elementów od góry

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Z drugiej połówki mocowania odciąłem bolec pozycjonujący

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

..i w gruncie rzeczy na tym mogłem poprzestać, jednak na wszelki wypadek także tutaj postanowiłem wetknąć magnesy

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Z rozpędu dodałem magnesy w jeszcze jednym miejscu – w kołach. Tak, by pojazd nie był na stałe złączony z podstawką.

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Do tymczasowego ich zamocowania ponownie użyłem płynu maskującego jako spoiwa. Na czas schnięcia pojazd ustawiłem niezwłocznie na płaskiej powierzchni, tak by spiłowane opony idealnie do niej przylegały

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Następnie do magnesów w kołach przyczepiłem kolejne magnesiki, a na każdy z nich położyłem kroplę białej farby

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

..i jak stemplem odbiłem ich ślady na podstawce – dzięki czemu wiedziałem, gdzie wiercić gniazda

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

Tu w zasadzie zakończył się ten etap prac, czyli montażu. Oczywiście wiele elementów, w tym figurki, pozostało osobno i w kawałkach

28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa 28mm Achilles Ridgerunner - Games Workshop - Magnesowanie i Budowa

To dla zapewnienia wygody w malowaniu. A poza tym, wciąż rozpatruję pewne drobne modyfikacje, bo jak wspomniałem w recenzji, model ma potencjał do waloryzacji.

KFS
