1/72 TB.2 UAV In Polish Service

Clear Prop Models – CP72037

BUDOWA

Lubię nietypowe, małe i szybkie tematy. Zawsze są fajną odskocznią od czegoś bardziej wymagającego, tak na odstresowanie i złapanie oddechu. Miniaturka Bayraktara to shortrun, budowa mimo ułomności tej technologii nie nastarczała jednak zbyt wielu trudności. Po pierwszych pozytywnych wrażeniach z modelem, o których zresztą możecie przeczytać w recenzji, przystąpiłem do ich weryfikacji po przez budowę.

Zacząłem od przygotowania plastiku, który jest dobrze spasowany, ale dopiero wtedy kiedy sami zbierzemy nadmiar nieprzewidzianego w projekcie tworzywa.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

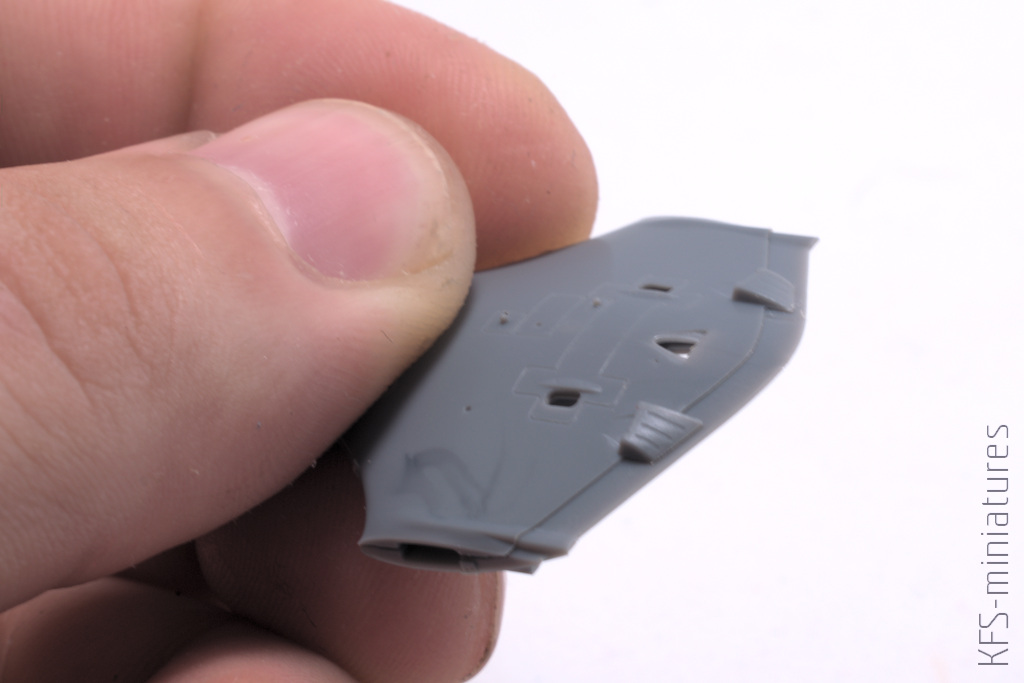

Choć piny ustalające są zazwyczaj na plus, w moim przypadku usunięcie wypustek poskutkowało zdecydowanie lepszym spasowaniem połówek kadłuba.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Wszystko ze sobą pasuje, tylko trzeba poświęcić chwilę na obrobienie niezbędnych elementów – no wiecie – shortrun.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

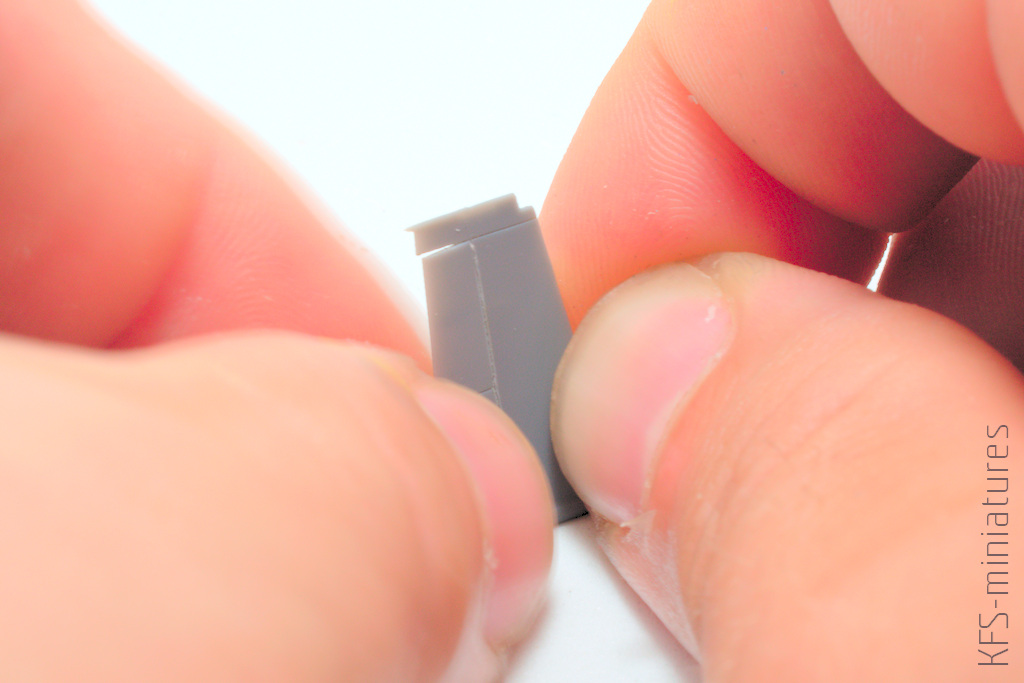

Aby nieco urozmaicić prezentację postanowiłem otworzyć jeden z paneli wypatrzony na zdjęciach. W tym celu nawierciłem kilka otworów, po czym wyciąłem skalpelem pożądany kształt. Od strony wewnętrznej pocieniłem ścianki, aby wpasować do środka zaprojektowany własnoręcznie klocek lego (nie udało mi się namierzyć jak wygląda ten panel w środku, więc musiałem improwizować)

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Przy pomocy ostrych narzędzi, poprawiłem wszystkie otwory na modelu, aby lepiej zaakcentować ich przestrzenność w tych miejscach.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Postanowiłem też podziałać trochę z krytykowaną w recenzji imitacją napędu. Użyłem do tego celu wyciągniętej ramki i cążek, którymi pozbyłem się niepotrzebnych ścianek.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Aby nie naciąć się na jakieś mikroniedopasowania, skleiłem kadłub w innej kolejności niż pokazuje instrukcja.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Z kolejnych modyfikacji, pokusiłem się o wychylenie lotek. Najpierw naciąłem je wzdłuż cienką piłką, po czym trasowałem igłą z obu ich stron, aby ostatecznie wygiąć je swobodnie bez odcinania.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Polska wersja jest pozbawione ‘skrzydełek’ (instrukcja naturalnie też o tym wspomina), które przed odcięciem obrysowałem igłą w oprawce, ponieważ na zdjęciach nasze Bayraktary mają w tym miejscu panele.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Zabieg z wychylonymi lotkami powtórzyłem również na skrzydłach.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Sprawdziłem kontrolnie połączenia czarnym surfacerem, a powstałe przy obróbce ubytki uzupełniłem płynna szpachlówką. Po tych zabiegach, praktycznie mogłem się już zabrać za malowanie.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Prace malarskie zacząłem tradycyjnie, od malowania na czarno surfacerem

1/72 TB.2 Bayraktar - Polish Service - Budowa

Wszelkie niuanse związane z nierównością powierzchni wykonałem kolorem Insygnia white (to co miało pozostać białe, lub czarne uprzednio zamaskowałem)

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Tak przygotowaną powierzchnię spryskałem cienką warstwą koloru bazowego sugerowanego przez producenta zestawu – H325 od Mr. Hobby

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

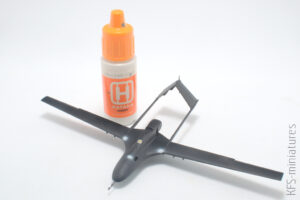

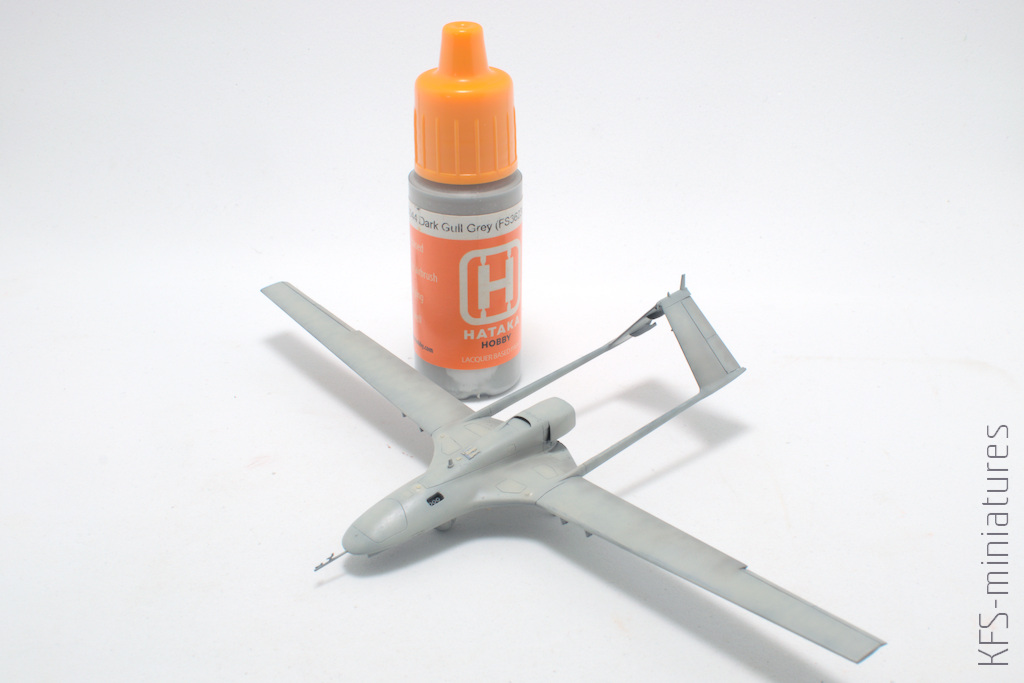

Po warstwie bazowej doszedłem do wniosku, że potrzebuję bardziej zaakcentować cienie i światła na powierzchni, użyłem do tego celu Dark i Light gull gray od Hataki

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Tuż przed etapem nakładania kalkomanii, zauważyłem w instrukcji, że zapomniałem o siakichś antenach na skrzydłach. Aby nie babrać się w kleju do plastiku, postanowiłem nawiercić otwory w tych miejscach i wstawić tam kawałek miedzianego drutu (co miało też mnie ustrzec przed ich przypadkowym ułamaniem, co mi się niestety zdarza notorycznie – nie pytajcie o pitota z przodu – nie liczyłem ;P).

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Teraz już mogłem spokojnie nakładać kalkomanie, do ich aplikacji użyłem płynów SET i SOL od Microscale.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Aby zniwelować różnicę w połysku powierzchni, między kalkomaniami i malowaniem, położyłem na całości lakier satynowy, wykonany w 50:50 z błyszczącego i matowego werniksu od Mr Color. Co prawda, według zdjęć aeroplan powinien być błyszczący, ale osobiście uważam, że w tej skali wyglądało by to bardzo nienaturalnie. Konsekwencją było praktycznie zniknięcie niuansów zróżnicowania powierzchni, cóż poradzić ;(.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Przy okazji wymalowałem też rakiety. W zestawie nie mamy niestety małych MAM-C, zakontraktowanych przez polską armię. Dlatego – podobnie jak w przypadku panelu inspekcyjnego – musiałem się posiłkować własnym projektem i (już cudzym) drukiem 3D.  Z rozpędu narysowałem też zawarte w pudełku MAM-L, ponieważ zestawowe nie wyglądały dość delikatnie – na ile pozwoliła  oczywiście i ta technologia.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Do kompletu rozrysowałem również charakterystyczny wózek serwisowy, pojawiający się na zdjęciach, podłączony z otwartym panelem. Jeżeli jakieś z tych elementów będziecie chcieli wykorzystać przy swojej budowie, to wszelkie wykonane przeze mnie modele 3D możecie pobrać je sobie w formie plików do druku TUTAJ [wyskalowane do 1/72].

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Wash to Tamijowski Dark Grey, który nałożyłem punktowo w linie podziału (pin wash) a nadmiar starłem patyczkiem nasączonym w X20.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Jednym z ostatnich kroków było wykonanie odgromników z cienkiej nici modelarskiej (coś ala Uschi van der Rosten)

1/72 TB.2 Bayraktar - Polish Service - Budowa

Dokleiłem podwozie i podwieszenia – Bayraktar był więc gotowy.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Skoro otworzyłem panel i zaprojektowałem wózek, była potrzebna też mała winietka. Do stworzenia połaci płyty lotniska, użyłem kawałka balsy i płyty pilśniowej sklejonych CA

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Na czarnym podkładzie wytrasowałem wzór płyt i pomalowałem je odcieniami szarości.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Żółtą farbą wymaskowałem linię prowadzącą i upaćkałem całość specyfikami  ze zdjęcia.

1/72 TB.2 Bayraktar - Polish Service - Budowa

1/72 TB.2 Bayraktar - Polish Service - Budowa

Na koniec pomalowałem balsę czarną akrylowa farbą i mogłem się zabrać za aranżowanie scenki.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Oprócz dodatków własnych wykorzystałem jeszcze wydruki otrzymane od Kamila (ale pewnie są do znalezienia za free na stronach z modelami 3D) i ludzika obsługi z prehistorycznego zestawu Hasegawy.

1/72 TB.2 Bayraktar - Polish Service - Budowa

Jeżeli zdecydujemy się na budowę prosto z pudła, to śmiało twierdzę że można złożyć i wymalować Bayraktara w weekend. Po za pilnowaniem spasowania na etapie budowy, jest całkowicie bezproblemowy, dlatego zdecydowanie warto mieć go w swojej kolekcji poloników.

Łukasz Kulfan

Poniżej krótka galeria, po więcej zdjęć w lepszej rozdzielczości zapraszam na pwm.org.pl
