1/48 F-20 B/N Tiger SHARK

What if project

Freedom Model Kits –  FD18003

Budowa



Pierwsze wrażenia na temat tego zestawu prezentowałem w opisie jego zawartości:

1/48 F-20B/N TIGERSHARK - Budowa

BUDOWA

Z czystej ciekawości postanowiłem zacząć od sprawdzenia spasowania głównych elementów konstrukcyjnych. Wyszło obiecująco – wystarczyła odrobina taśmy maskującej Tamiya

1/48 F-20B/N TIGERSHARK - Budowa

Co prawda źle umiejscowione ślady po wypychaczach czy jamki skurczowe nie są generalnie problemem tego modelu, ale w rejonie kabiny doszło do kumulacji obydwu wad. Na szczęście niezbędny do zaszpachlowania był tylko jeden wypychacz – pozostałe stają się niewidoczne po montażu elementów kokpitu1/48 F-20B/N TIGERSHARK - Budowa

Z kolei straszącą gdzie indziej jamkę skurczową zamaskowałem kawałkiem polistyrenu 0.2mm (zabieg zbędny, gdy planujemy zamknąć kabinę, gdyż mechanizm owiewki zakrywa tę powierzchnie)

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Fotele są całkiem szczegółowe, jednak w zestawie nie znajdziemy imitacji pasów pilota. Ten brak postanowiłem ukryć za pomocą figurek z PJ Productions

1/48 F-20B/N TIGERSHARK - Budowa

Montaż załogi wymagał usunięcia pedałów orczyka z modelu. Same postacie okazały się dobrze dopasowane. Zmodyfikowałem jedynie rękę jednej z nich, by nie były identyczne

1/48 F-20B/N TIGERSHARK - Budowa

Gotowe elementy wnętrza pokryłem srebrnym podkładem z Mr. Color C8

1/48 F-20B/N TIGERSHARK - Budowa

Następnie wnętrze pomalowałem jasnoszarą farbą MRP-38. Wybrane detale i krawędzie rozjaśniłem mieszanką koloru bazowego i białej MRP-4

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

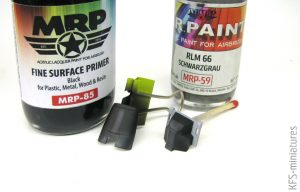

Osłony paneli pokryłem czarnym matem MRP-85 i dodałem delikatne rozjaśnienia z mocno rozcieńczonej MRP-59 RLM66 Schwarzgrau

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Następnie pomalowałem detale winylowymi akrylami i nałożyłem kalkomanie na pulpit i boczne panele

1/48 F-20B/N TIGERSHARK - Budowa

Do wyeksponowania detali użyłem emalii AK-Interactive AK2072 ‚Gray and Blue Camo Paneliner’, którą zaaplikowałem na całość pędzelkiem

1/48 F-20B/N TIGERSHARK - Budowa

Gdy lekko wyschła, nadmiar starłem suchym patyczkiem higienicznym

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Z pomocą winylowych akryli Vallejo pokolorowałem figurki pilotów. Gotowe postacie zamocowałem w fotelach

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Krawędź szyby pancernej pomiędzy kabinami pomalowałem na czarno, co zapobiega zabawkowemu wyglądowi (polecam ten zabieg również przy szkiełkach reflektorów i temu podobnych przeźroczystych detalach)

1/48 F-20B/N TIGERSHARK - Budowa

Sklejenie wnętrza kabiny i połówek kadłuba nie przysporzyło problemów. Co prawda instrukcja nic na ten temat nie wspomina, jednak postanowiłem dociążyć nos. Niezawodnie pomogła mi w tym ‚THREE GREEN Flexible Nose Weight’ od Uschi van der Rosten

1/48 F-20B/N TIGERSHARK - Budowa

Nim przykleiłem górny panel, musiałem poprawić kształt otworów na działka. Wyszlifowałem je frezami Molding Flash Sander z Hobby Elements

1/48 F-20B/N TIGERSHARK - Budowa

Po wklejeniu panelu we właściwe miejsce okazało się, że wymaga istotnej ingerencji pilnika

1/48 F-20B/N TIGERSHARK - Budowa

Gdy wyrównałem powierzchnie nosa przed kabiną, mogłem przygotować się do montażu oszklenia. Z kawałka celuloidu zrobiłem szybkę celownika (wcześniej istniało ryzyko, że bym ją uszkodził)

1/48 F-20B/N TIGERSHARK - Budowa

Także wiatrochron wymagał przeszlifowania, by dopasował się do reszty kadłuba. Na czas obróbki oszklenie zabezpieczyłem dwiema warstwami taśmy maskującej Tamiya

1/48 F-20B/N TIGERSHARK - Budowa

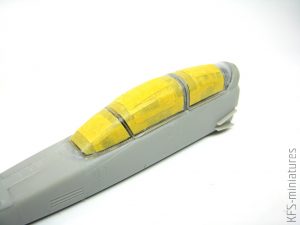

Po wklejeniu oszklenia mogłem zająć się jego zamaskowaniem. Zacząłem od przyklejenia pasków wzdłuż krawędzi powierzchni przeźroczystych

1/48 F-20B/N TIGERSHARK - Budowa

Nadmiar odciąłem ostrym skalpelem, a przestrzeń miedzy paskami uzupełniłem kolejnymi kawałkami taśmy maskującej

1/48 F-20B/N TIGERSHARK - Budowa

Teraz bez obaw o uszkodzenie szkła mogłem odtworzyć zatarte podczas szlifowania linie podziału. W tym celu użyłem zarówno piłki żyletkowej, jak i skrobaka MRP.

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Przed sklejeniem połówek tylnej części kadłuba musiałem zająć się dyszą silnika. Elementy pomalowałem czarnym podkładem MRP-85

1/48 F-20B/N TIGERSHARK - Budowa

Następnie na powierzchnie kanału dyszy naniosłem AK671 ‚Metallic Smoke’, a na imitację osłony turbiny AK749 ‚Aluminium’ z akowskiej palety Xtreme Metal

1/48 F-20B/N TIGERSHARK - Budowa

Do podkreślenia detali tej ostatniej użyłem wodorozcieńczalnego Lifecolor ‚Tensocrom 208 Smoke’

1/48 F-20B/N TIGERSHARK - Budowa

Dyszę mogłem skleić z górnymi połówkami kadłuba. Miejsce łączenia ścisnąłem klamerkami i pozwoliłem mu dobrze wyschnąć

1/48 F-20B/N TIGERSHARK - Budowa

Otwór niewielkiego wlotu powietrza wymagał wyrównania. Tu ponownie najlepszym pomocnikiem były frezy Molding Flash Sander

1/48 F-20B/N TIGERSHARK - Budowa

Na tym etapie mogłem sprawdzić spasowanie przedniej i tylnej części kadłuba. Okazało się, że widoczna jest niewielka szczelina

1/48 F-20B/N TIGERSHARK - Budowa

Postanowiłem wypełnić ją polistyrenem. W tym celu do kadłuba przykleiłem płytkę 0.25mm

1/48 F-20B/N TIGERSHARK - Budowa

Następnie dociąłem ją do krawędzi kadłuba

1/48 F-20B/N TIGERSHARK - Budowa

Dodatek plastiku idealnie wypełnił szparę

1/48 F-20B/N TIGERSHARK - Budowa

Przyklejoną do spodu kadłuba konstrukcję wlotów powietrza pomalowałem na czarno

1/48 F-20B/N TIGERSHARK - Budowa

Dalsze pasowanie na sucho kolejnych segmentów ujawniło kolejne drobne problemy

1/48 F-20B/N TIGERSHARK - Budowa

Tutaj uznałem, że najlepszym rozwiązaniem będzie wstawienie wewnątrz skrzydła niewielkiego klina, który podniósł górną powierzchnię

1/48 F-20B/N TIGERSHARK - Budowa

Dodałem też niewielkie kawałki polistyrenu, które poprawiały spasowanie poszczególnych elementów wlotów powietrza

1/48 F-20B/N TIGERSHARK - Budowa

Mimo to, na koniec drobne szpary musiałem wypełnić cyjanoakrylem

1/48 F-20B/N TIGERSHARK - Budowa

Jego nadmiar usunąłem patyczkiem higienicznym namoczonym w debonderze

1/48 F-20B/N TIGERSHARK - Budowa

Ponadto niektóre kąty musiałem wyszlifować papierem ściernym i pilnikiem

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Po sklejeniu kadłuba w całość musiałem odtworzyć linie podziału, które zatarły się podczas obróbki. Grubą igłą krawiecką pogłębiłem też nity, które ze względów technologicznych odlane były zbyt płytko

1/48 F-20B/N TIGERSHARK - Budowa

Co prawda klapy i lotki były spasowane całkiem dobrze, to na czas schnięcia spozycjonowałem je względem siebie i płata biurowymi klamerkami

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

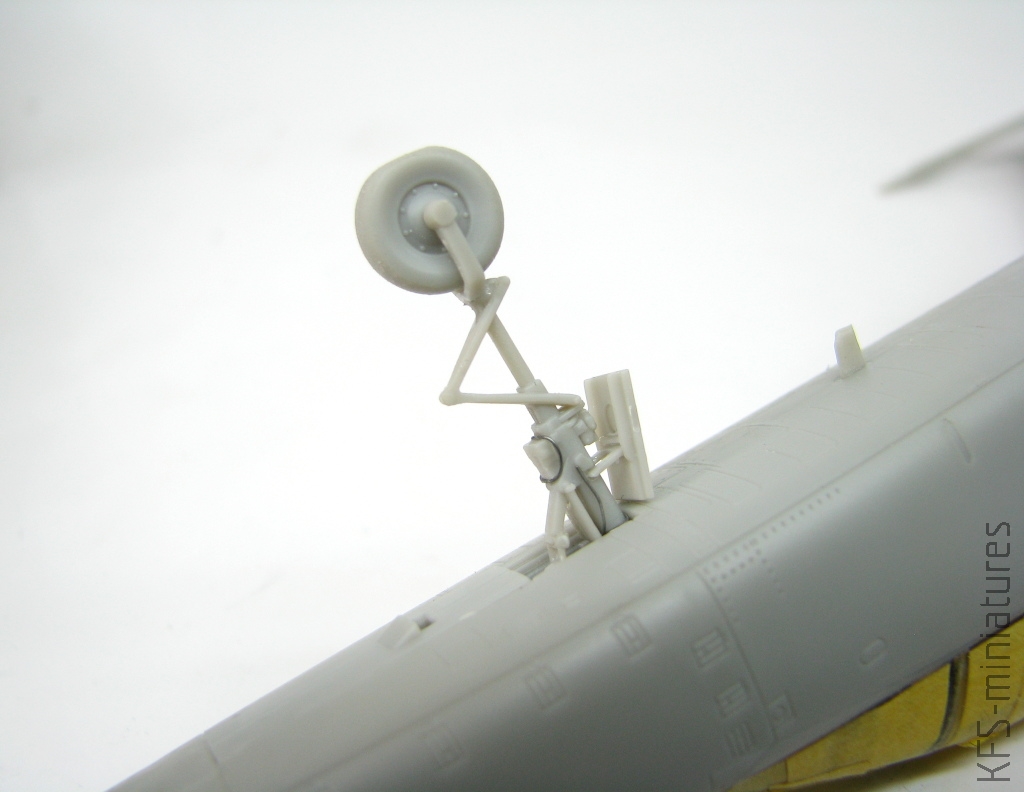

Jak wspominałem w recenzji, golenie podwozia nie są najbardziej finezyjnym elementem tego modelu. Z pomocą skalpela i pilnika skorygowałem zbyt kanciaste kształty, zaś z drutu ołowianego 0.4mm zrobiłem imitacje instalacji

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Gotowe elementy podwozia wkleiłem do miniatury. Przy okazji pozamykałem wszystkie możliwe do zamknięcia fragmenty pokryw wnęk (zgodnie z podpowiedziami zawartymi w instrukcji montażu)

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

Dysza silnika na pierwszy rzut oka wydaje się bardzo uproszczona. Jednak gdy porównać ją ze zdjęciami oryginału, okazuje się, że wystarczy delikatnie podkreślić detale, by była akceptowalna

1/48 F-20B/N TIGERSHARK - Budowa

Na koniec zająłem się podwieszeniami. Montaż zbiorników paliwa nie sprawił najmniejszych kłopotów

1/48 F-20B/N TIGERSHARK - Budowa

Aby zamontować pocisk AIM-9, musiałem użyć belki wygrzebanej w magazynie pozostałości po innych modelach. Co ciekawe, brakujący tu element można znaleźć na niewielkiej wyprasce obecnej w innych miniaturach F-20 z FMK

1/48 F-20B/N TIGERSHARK - Budowa

Dzięki systemowi bezklejowego mocowania podwieszeń (z pomocą winylowych tulejek) mogłem tymczasowo poskładać miniaturę…

1/48 F-20B/N TIGERSHARK - Budowa 1/48 F-20B/N TIGERSHARK - Budowa

…która była tym samym gotowa do malowania

1/48 F-20B/N TIGERSHARK - Budowa

c.d.n.
