1/35 USMC M4A2 Sherman – Okinawa Style

1/35 M4A2 Sherman PTO - Budowa

Operacja “Downfall”, czyli Inwazja na Wyspy Japońskie miała być największą operacją desantową w historii wojen. I całkiem niewykluczone, że najbardziej krwawą. Ostatecznie nie doszła do skutku – bomby atomowe zrzucone na Hiroszime i Nagasaki okazały się wystarczająco wymowne, by zmusić Japonię do podpisania aktu kapitulacji. Przygotowania do desantu pozostawiły jednak po sobie między innymi całe mnóstwo mniej, lub bardziej ciekawych, a niejednokrotnie wręcz widowiskowych polowych modyfikacji pojazdów pancernych. I one właśnie stanowiły inspirację dla niniejszej winiety. Wzorowałem się przede wszystkim na znanym zdjęciu Shermana obwieszonego różnymi ładunkami, i dopancerzonego ogniwami gąsienic. Najbardziej jednak charakterystyczne były boczne płyty, pospawane z resztek zezłomowanych pojazdów i barek desantowych.

Jako bazę do prac posłużył mi model DML  USMC M4A2 Sherman PTO [6462]. Mój pomysł na winietkę wymagał zdobycia dwóch zestawów figurek- The Bodi 35031 Ciao Maria! oraz Evolution Miniatures EM-35041 American marines WW2. Dodatkowo skompletowałem kilka zestawów tropikalnej roślinności wycinanej w papierze.

1/35 M4A2 Sherman PTO - Budowa



Prace nad modelem, podstawką oraz figurkami trwały równolegle. Aby jednak poprawić przejrzystość relacji, opis podzieliłem na kilka rozdziałów.

Budowa pojazdu

Model zbudowałem w zasadzie zgodnie z instrukcją. Montaż nie przysporzył poważniejszych problemów. Tylko w kilku miejscach musiałem poświecić miniaturze więcej uwagi, szpachlując pewne drobne niedoskonałości

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Przykładowo – po zmontowaniu kadłuba w tylnej części powstała niewielka szczelina. Wypełniłem ją kawałkiem polistyrenu wklejonym CA

1/35 M4A2 Sherman PTO - Budowa



Ponieważ nie byłem do końca zadowolony z faktury odlewu na wieży, poprawiłem ją nieznacznie za pomocą frezu

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

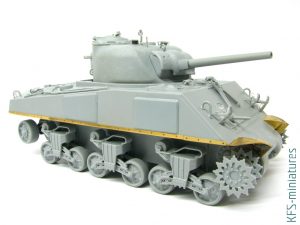

Model tym samym był dość szybko gotowy do prac nad dodatkowym pancerzem

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Imitacje desek mocowanych na wózkach zrobiłem z polistyrenu. Zacząłem od zaznaczenia słojów przy użyciu scriberów Olfy i Trumpetera

1/35 M4A2 Sherman PTO - Budowa

Gruboziarnistym papierem ściernym podkreśliłem fakturę drewna (element zabrudzony łoszem na potrzeby zdjęcia)

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Gotowe deski przykleiłem do wózków. Z cienkiego pręcika zrobiłem imitacje ich mocowań

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



W identyczny sposób zrobiłem deskę mocowaną na przedniej płycie pancerza

1/35 M4A2 Sherman PTO - Budowa

Charakterystyczne dla wielu pojazdów z PTO były kolce mocowane na włazach i detalach. Do ich wykonania posłużył mi pręcik polistyrenowy 0.5mm (dość szybko zrezygnowałem z robienia tego z metalu) osadzony w wywierconych wcześniej otworach.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Nie mając dostatecznej dokumentacji stelaż pod boczne osłony musiałem wymyślić. Do jego budowy użyłem kątownika 2mm i pasków polistyrenu, z których uformowałem mocowania belki.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Pancerne płyty w oryginale były zwieńczone przeciętą na pół rurą. Ponieważ plastikowe rurki miały zbyt grube ścianki, a ja nie lubię pracować w metalu, musiałem znaleźć inne rozwiązanie. Używając metalowego pręta uformowałem paski polistyrenu 0.25. Następnie nakleiłem na to drugą warstwę plastiku tej samej grubości. Użyty w tym celu cyjanoakryl utrzymuje kształt całego elementu.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Główne elementy płyt zrobiłem z polistyrenu 0,5. Ich wielkość i kształt oszacowałem na podstawie zdjęć archiwalnych.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Z dwuskładnikowej masy modelarskiej zrobiłem tez imitacje spawów łączących elementy pancerza

1/35 M4A2 Sherman PTO - Budowa

Kolejnym bardzo charakterystycznym elementem dodatkowego pancerza były ogniwa gąsienic przyspawane do kadłuba i wieży. Użyłem zapasowych elementów, które powieliłem w żywicy w odpowiedniej ilości.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Ładunek na przedniej i tylnej płycie pojazdu to zbieranina elementów żywicznych z różnych zestawów, między innymi Armo i Reality in scale. Po wstępnych przymiarkach przykleiłem je do kadłuba cyjanoakrylem

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Brezentową plandekę uformowałem z przyciętej chusteczki nasączonej klejem do papieru.

1/35 M4A2 Sherman PTO - Budowa

Gdy plandeka była jeszcze plastyczna, ułożyłem na niej dodatkowe detale – fragment gąsienicy, imitację linki wykonaną z drutu cynowego. Zwinięta plandeka powstała również z chusteczki uformowanej na mokro. Do zrobienia pasków posłużyła mi taśma maskująca 1mm

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Z masy dwuskładnikowej zrobiłem też worki i sakwę

1/35 M4A2 Sherman PTO - Budowa

Ostatnim zabiegiem przed malowaniem było nałożenie imitacji zbitego błota- tu niezastąpiona jest pasta Vallejo

1/35 M4A2 Sherman PTO - Budowa



Pojazd gotowy do malowania. Płyty pancerne założone jedynie do fotografii

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Malowanie



Zawsze staram się skleić w modelu tak wiele jak tylko się da. Niemniej jednak, dla wygody kilka elementów pozostało tutaj osobno – klapy włazów, gąsienice, płyty pancerne. Także wieża oraz lufa pozostały ruchome na tym etapie. Kolejna sprawa, to narzędzia i ekwipunek. W miarę możliwości staram się malować aerografem tak wiele, by potem konieczne były zaledwie drobne retusze pędzlem. Malowanie zacząłem od farby czarnej nałożonej na dolne partie pojazdu oraz cały ładunek i dopancerzenie

1/35 M4A2 Sherman PTO - Budowa

Następnie cały pojazd pomalowałem bazowym kolorem Tamiyaową Khaki drab

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Dodając do koloru bazowego stopniowo coraz więcej Neutral gray rozjaśniłem bryłę i detale. Na tym etapie używałem mocno rozcieńczonej farby, tak, by kolejne jaśniejsze tony nakładać transparentnymi warstwami

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Różnymi odcieniami zieleni, brązów i szarości pokolorowałem skrzynki, pakunki i plandekę na kadłubie. Malując aerografem mogłem je delikatnie wycieniować, analogicznie do kadłuba.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Do pomalowania ogniw gąsienic użyłem mieszanki farby czarnej i Hull red, w proporcjach mniej więcej 2:1. Przy okazji tych samych kolorów użyłem do pomalowania gumowych pasków gąsienic.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

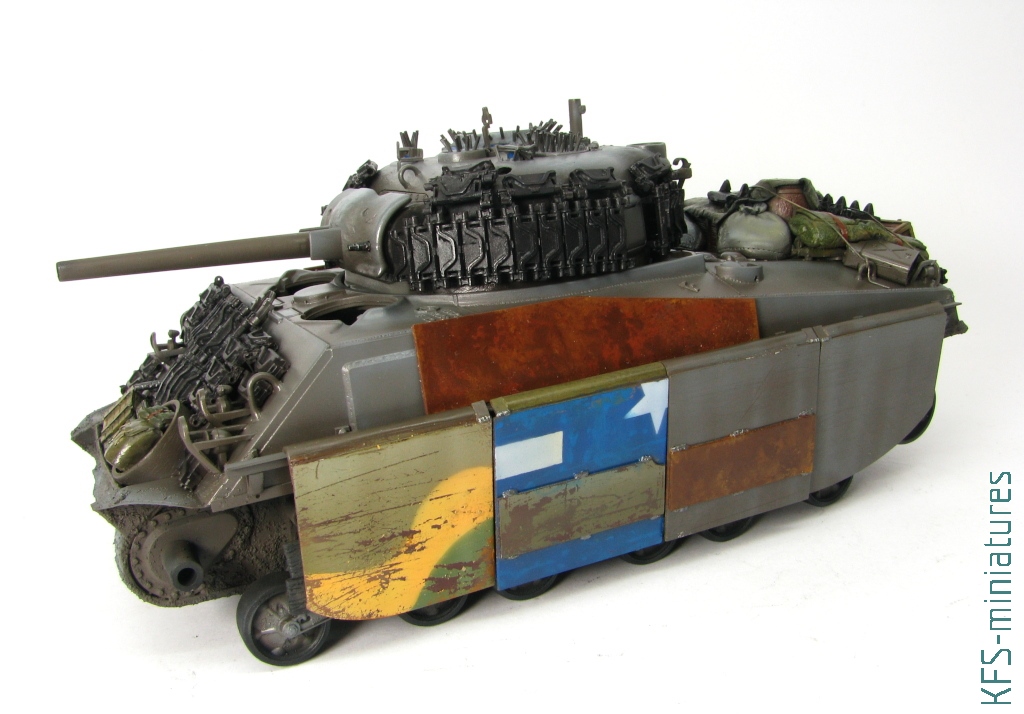

Cześć płyt pancernych pomalowałem tymi samymi kolorami co cały pojazd, a na niektóre naniosłem nieregularne rdzawe plamy Hull red i Yellow green

1/35 M4A2 Sherman PTO - Budowa



Tak pomalowane płyty pokryłem specyfikiem AK Worn Effect. Gdy preparat wysechł, akrylami wymalowałem różne kamuflaże. Aby nanieść białe gwiazdy i fragmenty innych oznaczeń wyciąłem tymczasowe szablony w folii Oramask

1/35 M4A2 Sherman PTO - Budowa

Następnie na powierzchni zrobiłem odpowiednie uszkodzenia farby, wykałaczką, starą szczotką do zębów i nożykiem

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Na niektórych płytach, lub ich fragmentach, namalowałem rdzę. Moim zdaniem najlepszą kolorystykę oferuje zestaw Dust&Rust Lifecolora. Gęstą farbę aplikowałem kawałkiem gąbki, naprzemiennie stosując różne odcienie

1/35 M4A2 Sherman PTO - Budowa

Po pokolorowaniu narzędzi i innych detali oraz retuszu ekwipunku cały model pokryłem bezbarwnym lakierem półbłyszczącym

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Typowy pin-wash zrobiłem przy użyciu płynów AK interactive: Dark brown aplikowanego na całość, a następnie Track wash na ogniwa gąsienic

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Techniką suchego pędzla, używając szarej emalii rozjaśniłem delikatnie krawędzie, detale i wystające elementy konstrukcyjne. Ten etap prac zakończyło pokrycie modelu bezbarwnym matem.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Pomalowane wcześniej paski gąsienic przetarłem miękkim ołówkiem. Imitację piasku, który zbiera się wokół grzebieni, zrobiłem z pasty Vallejo, wcierając ją palcem w zagłębienia

1/35 M4A2 Sherman PTO - Budowa

Co prawda górny fragment gąsienic miał być skryty pod bocznymi ekranami, to jednak aby ułożył się w miarę ładnie na kołach napędowych i napinających, musiałem odpowiednio go wyprofilować. Gąsienice przykleiłem Tamiya extra thin (który działa na DS-tracks), a tymczasowo spozycjonowałem za pomocą zapałek

1/35 M4A2 Sherman PTO - Budowa



Podstawka



Prace nad podstawką zacząłem od zakomponowania scenki oraz oszacowania jej wielkości

1/35 M4A2 Sherman PTO - Budowa



Następnie przygotowałem materiały do zbudowania podstawy – balsę grubości 3mm, klej epoksydowy i 3cm płytę styroduru

1/35 M4A2 Sherman PTO - Budowa

“Skrzynkę” zbudowałem w sposób opisany w osobnym artykule

1/35 M4A2 Sherman PTO - Budowa

Z mniejszych kawałków styroduru uformowałem nierówności podłoża. Uskoki materiału zniwelowałem szpachlówką akrylową

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Następnie przyciąłem boki drewnianej ramki, tak by pasowały do profilu podstawki

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Styrodur wkleiłem w ramkę, a podłoże wstępnie wyrównałem warstwą akrylowej pasty Vallejo Gray pumice

1/35 M4A2 Sherman PTO - Budowa

Zanim mogłem zabrać się za jakąkolwiek roślinność musiałem przygotować podłoże. Zacząłem od przygotowania imitacji ściółki. Różne kawałki suchych liści i mchu zmełłem w starym młynku do kawy

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Dalej podstawkę ponownie pokryłem warstwą past akrylowych Vallejo. Na to wysypałem rozdrobniony susz

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Sięgnąłem po wycinane laserowo liście z Paper Nature. Różnymi odcieniami zieleni pomalowałem je jeszcze przed wycięciem z arkusika. Następnie, często rwąc na kawałki czy zgniatając, zamocowałem na podstawce używając kleju do papieru

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Niektóre już po przyklejeniu wyretuszowałem zieleniami, brązem i żółtą farbą. W ten sposób uzyskałem imitację wyschniętych opadłych liści.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Drukowanym w kolorze roślinkom z J’s Works dorobiłem łodygi z drutu a następnie obsadziłem jeden z rogów winiety

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

W paru miejscach dorzuciłem też pojedyncze liście – w całości jak i podarte na mniejsze kawałki. Na to znowu wysypałem pokruszony susz, który na podłożu utrwaliłem specjalnym specyfikiem AK

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Do tak przygotowanego podłoża klejem cyjanoakrylowym przykleiłem czołg

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

..i przymierzyłem figurki

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Aby ujednolicić pojazd i podłoże podstawkę natrysnąłem delikatnie Engine grime i Earth effect z AK, aerografem, na niewielkim ciśnieniu

1/35 M4A2 Sherman PTO - Budowa



Figurki

Figurki z zestawów Evolution i The Bodi pasowały do mojego scenariusza niemal idealnie. Dokonałem jedynie drobnych korekt. Jednemu z czołgistów wymieniłem głowę. Z kolei maszerującemu Marine wykręciłem lekko szuję. Po podgrzaniu żywicy nie było to trudne

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Malowanie zacząłem od nałożenia aerografem koloru bazowego. Następnie szarą farbą od góry natrysnąłem aerografem rozjaśnienia fałd i detali

1/35 M4A2 Sherman PTO - Budowa

Dodając do kolorów bazowych szarego lub żółtego czy czerni lub brązu podkreśliłem cienie oraz szwy na uniformach. Dodatkowo delikatnie całość złoszowałem ciemno brązowym specyfikiem AK

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Analogicznie pokolorowałem ekwipunek- różnymi odcieniami zieleni, brązów i szarości. Na koniec detale podkreśliłem Dark brown wash AK

1/35 M4A2 Sherman PTO - Budowa

Żmudnie malując kolejne elementy ekwipunku doszedłem do momentu, w którym trzeba było zabrać się za stosunkowo spore fragmenty ciała. Co prawda sięgnąłem po sprawdzoną paletę autorstwa Ortiza, to zacząłem nietypowo, malując najpierw najciemniejszym kolorem wszystkie elementy cieliste

1/35 M4A2 Sherman PTO - Budowa

Potem nałożyłem transparentne warstwy Brown sand i Skin tone z Vallejo, aż do uzyskania odpowiedniego efektu

1/35 M4A2 Sherman PTO - Budowa



Może mało spektakularne, ale czasochłonne było malowanie oczu, guzików, gogli i innych drobiazgów. Na koniec poprzyklejałem wszystkie elementy, które malowałem osobno- karabin, hełmy czy paski oraz skrzynki z amunicją

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Dolne partie czołgisty stojącego we włazie wieży pomalowałem na czarno, by w gotowej miniaturze znikły w cieniu

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

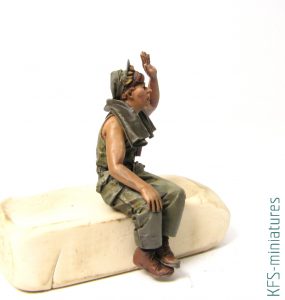

Figurki były gotowe

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa



Ślady eksploatacji

Nanoszenie śladów eksploatacji zacząłem od namalowania jasnych rys na różnych powierzchniach. Szarą farbę naniosłem najpierw kawałkiem gąbki zamocowanym w pęsecie..

1/35 M4A2 Sherman PTO - Budowa

..a potem pędzlem o długim, cienkim włosiu

1/35 M4A2 Sherman PTO - Budowa

W analogiczny sposób nałożyłem później ciemne imitacje odprysków farby. W tym celu użyłem Vallejo’s Glossy black.

1/35 M4A2 Sherman PTO - Budowa

Kolejnym krokiem było wybrudzenie powierzchni. Na kadłub zwilżony white spiritem nanosiłem kontrastujące ze sobą płyny AK do łederingu. Zdmuchiwałem je z pędzla a następnie rozprowadzałem w dość chaotyczny sposób na płaszczyznach

1/35 M4A2 Sherman PTO - Budowa

Miejscami nadmiar zdejmowałem patyczkiem higienicznym uważając jednak, by nie usunąć przy tym całkowicie nałożonego płynu.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Oleiste zacieki zrobiłem w sposób dość podobny. Na zwilżoną powierzchnię z różną intensywnością, cienkim pędzlem, naniosłem na przemian Engine oil i Fuel stains.

1/35 M4A2 Sherman PTO - Budowa

Na koniec w wybrane krawędzie kadłuba oraz ogniwa gąsienic wtarłem metaliczny pigment. Do aplikacji tego proszku za najlepze narzedzie uznałem.. palec

1/35 M4A2 Sherman PTO - Budowa

Po tych zabiegach gęstym klejem cyjanoakrylowym przymocowałem pojazd do podstawki. To pozwala uniknąć niepotrzebnych kontrastów pomiędzy modelem a podłożem

1/35 M4A2 Sherman PTO - Budowa

Po wstępnym (wspomnianym wcześniej) ujednoliceniu pojazdu z otoczeniem zabrałem się za nałożenie niewielkiej ilości pigmentów na układ jezdny i dolne partie pojazdu

1/35 M4A2 Sherman PTO - Budowa

Proszek utrwaliłem wstępnie benzyną do zapalniczek

1/35 M4A2 Sherman PTO - Budowa

Trochę późno, ale pomyślałem sobie, że w okolicach spawów farba pewnie lekko się przypaliła. Efekt ten uzyskałem za pomocą Tensocromu Smoke, nakładanego kilkoma transparentnymi warstwami

1/35 M4A2 Sherman PTO - Budowa

Znajomy, któremu pokazałem, nad czym pracuję, zwrócił mi uwagę, iż w kołnierzu wokół wieży brakuje małych otworów. Uznałem, że nie będę wiercił ich na wylot, ponieważ i tak nie było by to widoczne. Co więcej dziurawienie gotowej miniatury, zamocowanej na podstawce mogło by być kłopotliwe

1/35 M4A2 Sherman PTO - Budowa

Po nawierceniu także z nowych otworów poprowadziłem smugi oleistych zacieków, poprawiając przy okazji także te zrobione wcześniej.

1/35 M4A2 Sherman PTO - Budowa

Uznałem, że warto dorobić jeszcze trochę zacieków, zarówno rdzawych jak i rejnmarksów. Tu niezawodnie posłużyły płyny AK, nakładane zgodnie z sugestią producenta, czyli aplikowane cienkim pędzlem na powierzchnie, a następnie rozcierane pędzelkiem nieco grubszym, delikatnie zwilżonym WS

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Podczas tych prac uszkodzeniu uległo pudrowanie. Musiałem, zatem powtórzyć nakładanie pigmentów. Zacząłem od zwilżenia dolnych partii płyt pancernych benzyną do zapalniczek

1/35 M4A2 Sherman PTO - Budowa

Dodatkowo cienkim pędzelkiem pociągnąłem w górę smugi.

1/35 M4A2 Sherman PTO - Budowa

Na wilgotną powierzchnię suchym pędzlem nałożyłem odrobinę pigmentu..

1/35 M4A2 Sherman PTO - Budowa

..który utrwaliłem benzyną nakładaną pędzlem o długim włosiu

1/35 M4A2 Sherman PTO - Budowa

Na koniec jeszcze na sucho wtarłem odrobinę proszków, by stonować wszelkie smugi i plamy.

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

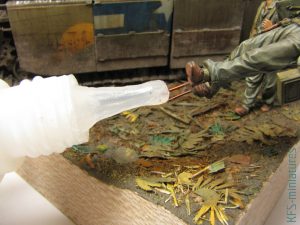

Ostatnim akcentem prac nad scenką było zamontowanie figurek piechurów. Aby wzmocnić połączenie, w miejscach styku z terenem wkleiłem kawałki cienkiego drutu miedzianego. Tak przygotowane druty posmarowałem gęstym cyjanoakrylem i zamontowałem na podstawce

1/35 M4A2 Sherman PTO - Budowa 1/35 M4A2 Sherman PTO - Budowa

Tym samym praca była skończona, a rezultat obejrzeć można w galerii

1/35 M4A2 Sherman PTO - Budowa

KFS

P.S. Jeśli podobają się Ci się moje artykuły i chciałbyś wesprzeć ich powstawanie, możesz kupić mi czarną paktrę, albo lepiej czarną kawę, w serwisie buycofee.to
