Call to (F)Arms

1/35 CASE VAI Tractor

Thunder model – 35001



Kiedy w niedawnej recenzji Zetora ze Special Hobby pisałem, że nie było mi dane wejść na ścieżki traktoromanii, Sekretarz redakcji słusznie mi wypomniał luki w pamięci. Bo przecież nie dość, że zbudowałem (wówczas zupełnie nowy) ciągnik z Thunder Model (obecnie dostępny w pudełkach z logo Airfix), to jeszcze namówiłem Yahu Models do opracowania blach do niego. Nie wspominając o tym, że wyrzeźbiłem do tego wszystkiego figurkę. Ale po kolei. Model. Jego niewybujałą recenzję znajdziecie tutaj

1/35 CALL TO (F)ARMS - Budowa cz. 1



Recenzja niewybujała, jak i w sumie sam zestaw. Model ten prosto z pudła można zbudować w jeden wieczór. Prace nieco się wydłużają, gdy planujemy niezbędne waloryzacje. Jest ich jednak niewiele. Części są spasowane bardzo dobrze. Większość elementów wystarczyło złożyć ze sobą i miejsce łączenia ‘pomalować’ cienkim klejem Plastic Magic z Deluxe materials.

1/35 CALL TO (F)ARMS - Budowa cz. 1

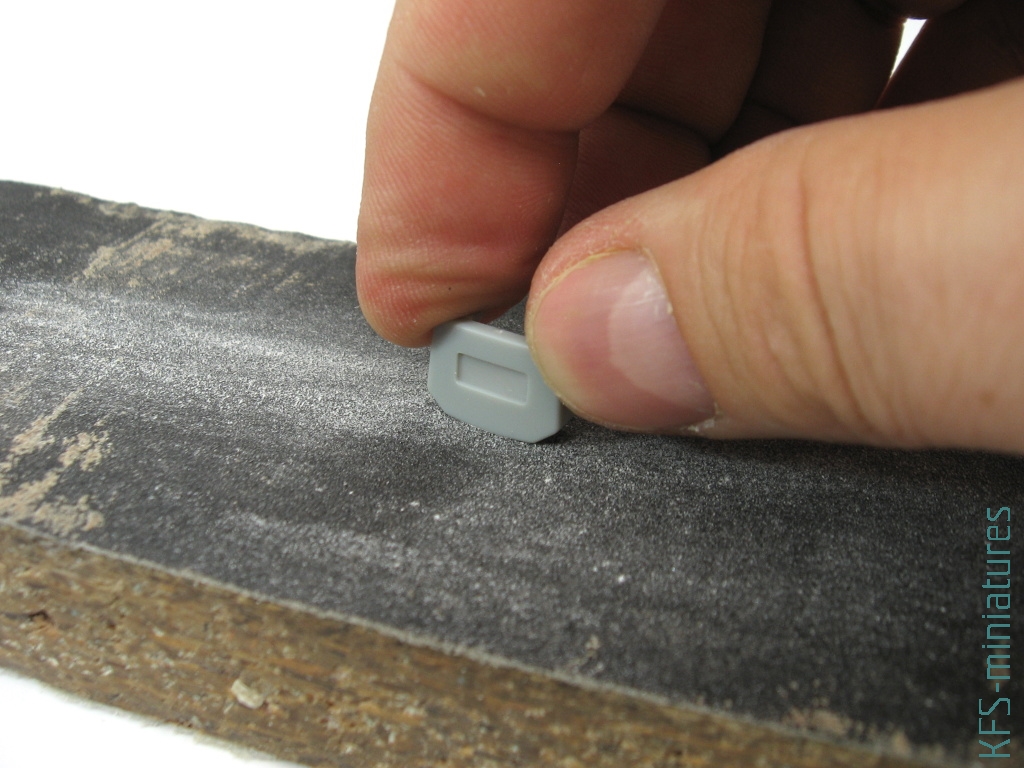

Po sklejeniu konieczne było jedynie wyrównanie powierzchni drobnym pilnikiem

1/35 CALL TO (F)ARMS - Budowa cz. 1

Na jednej z wyprasek producent odlał imitacje śrub, które trzeba przykleić na łączeniu elementów napędu. Uznałem jednak, że są one niewystarczająco wyraźne, i wyciąłem ich zamienniki z pomocą Hexagonal Punch&Die set z RP Toolz

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Śruby mocujące błotniki były odlane wraz z osłoną wału. Odciąłem je i zamieniłem na pręcik polistyrenowy 0.5mm

1/35 CALL TO (F)ARMS - Budowa cz. 1

Wszystkie główne elementy traktora były spasowane doskonale. Na tym etapie mogłem zabrać się za pierwsze drobne waloryzacje

1/35 CALL TO (F)ARMS - Budowa cz. 1

Zacząłem od imitacji paska klinowego. Zrobiłem go z pasków polistyrenu grubości 0.1mm. Tak cienki materiał łatwo ułożyć na odpowiedni kształt. By jednak pas był wystarczająco solidny, musiałem użyć dwóch warstw polistyrenu

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Kolejny krok to instalacja zapłonowa. Zacząłem od imitacji świec. W wywiercone otwory wkleiłem kawałki cienkiej rurki plastikowej ~0.6mm (z rozciągniętego nad ogniem patyczka higienicznego)

1/35 CALL TO (F)ARMS - Budowa cz. 1

Z pomocą CA w rozdzielacz zapłonu wkleiłem ołowiane druciki 0.3 i 0.5mm

1/35 CALL TO (F)ARMS - Budowa cz. 1

Następnie druty przyciąłem na odpowiednią długość i połączyłem z właściwymi instalacjami silnika

1/35 CALL TO (F)ARMS - Budowa cz. 1

Teraz bez przeszkód mogłem przykleić pozostałe elementy silnika z zestawu, w tym zbiornik paliwa. Pominąłem jedynie wydech, który na tym etapie przeszkadzałby w pracach

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Na podstawie oryginalnych katalogów części zamiennych (dostępnych w sieci) zrobiłem pozostałe elementy instalacji elektrycznej i paliwowej. W miejsce akumulatora, który nie byłby widoczny w gotowym modelu, ołowiane druciki doprowadziłem do kostki polistyrenu przyklejonej z tyłu zbiornika paliwa

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Przyszła kolej na przednią oś. Aby elementy lepiej do siebie pasowały, musiałem przykleić kółeczka wycięte z polistyrenu 0.25mm z pomocą Punch&Die Set z RP Toolz

1/35 CALL TO (F)ARMS - Budowa cz. 1

Aby uniknąć uszkodzenia, delikatne pręciki układu sterowania wycinałem z wypraski ostrzem żyletki

1/35 CALL TO (F)ARMS - Budowa cz. 1

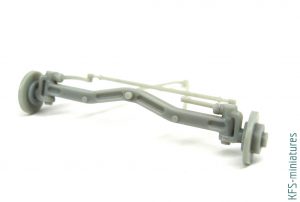

Delikatną konstrukcję przedniej osi musiałem pozostawić do wyschnięcia

1/35 CALL TO (F)ARMS - Budowa cz. 1

W tym czasie zająłem się 'zderzakiem'. Przednią cześć elementu z zestawu zeszlifowałem na płasko

1/35 CALL TO (F)ARMS - Budowa cz. 1

Następnie przykleiłem odpowiednio przyciętą płytkę 0.5mm. Po nawierceniu otworów uzyskałem imitację podstawy do mocowania dodatkowego wyposażenia czy też przeciwwagi

1/35 CALL TO (F)ARMS - Budowa cz. 1

Fototrawione podesty wygiąłem z pomocą narzędzia z The Small Shop. Jest ono bardzo przydatne, gdy musimy zagiąć jedynie cienką krawędź elementu. Choć jak pisałem w relacji z budowy żywicznego Russo Balta, można się w wielu sytuacjach obyć bez specjalistycznej zaginarki

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Używając zaginarki jako uchwytu, zlutowałem elementy podestów

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Po lutowaniu jest niezwykle ważne, aby wymyć z elementu resztki topnika. W przeciwnym razie farba miałaby osłabioną przyczepność

1/35 CALL TO (F)ARMS - Budowa cz. 1

Nieco uwagi wymagały błotniki. Co prawda ślady po wypychaczach są w miejscu zasłoniętym przez koła, ale zdecydowałem się je usunąć frezem zamocowanym w mikrowiertarce

1/35 CALL TO (F)ARMS - Budowa cz. 1

Gotowe podesty i błotniki zamontowałem na modelu

1/35 CALL TO (F)ARMS - Budowa cz. 1

Zaczep ciągnika odlany jest jako jeden element. Używając płaskiego Scribera MRP, podkreśliłem podział jego elementów składowych

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Skleiłem ze sobą elementy maski silnika i pozostawiłem do wyschnięcia

1/35 CALL TO (F)ARMS - Budowa cz. 1

W modelu znajdziemy fototrawioną blaszkę na tablicę przyrządów. Zamiast niej postanowiłem jednak użyć zestawu Yahu Models. Wydrukowane na metalu tarcze zegarów i tabliczka znamionowa znacznie górują jakością nad kalkomaniami z modelu. Ponadto sama tablica ma kształt bardziej zgodny z oryginałem

1/35 CALL TO (F)ARMS - Budowa cz. 1

By zamontować tablicę Yahu z naklejonymi od spodu zegarami, musiałem wyciąć otwór w osłonie silnika. Zacząłem od nawiercenia granicy cięcia

1/35 CALL TO (F)ARMS - Budowa cz. 1

Skalpelem i pilnikiem nadałem otworowi ostateczny kształt

1/35 CALL TO (F)ARMS - Budowa cz. 1

Złagodziłem też pilnikiem krawędź zgięcia, tak by blaszka Yahu lepiej pasowała

1/35 CALL TO (F)ARMS - Budowa cz. 1

Zgiętą pod odpowiednim kątem metalową tablicę przykleiłem do osłony silnika

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

W osłonie silnika nawierciłem pominięte ze względów technologicznych otwory

1/35 CALL TO (F)ARMS - Budowa cz. 1

Ponieważ planowałem pomalować traktor w wersji cywilnej, uznałem, że dobrze będzie zrobić imitacje reflektorów – pominiętych w modelu. W magazynie przydasi znalazłem żywiczne zbiorniki, które wielkością idealnie nadawały się na ich obudowy.

1/35 CALL TO (F)ARMS - Budowa cz. 1

Najpierw musiałem je odpowiednio pociąć. Następnie okrągłym frezem wydrążyłem imitacje obudowy kloszy.

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Z polistyrenowego pręcika 0.75mm zrobiłem podstawy reflektorów. Do ich wnętrza wkleiłem małe kuleczki imitujące żarówki

1/35 CALL TO (F)ARMS - Budowa cz. 1

Gotowe reflektory zamontowałem we właściwych miejscach. Dodałem też imitacje instalacji elektrycznej z drutu ołowianego 0.3mm

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Na koniec zająłem się kołami. Na tylnych były ślady po wypychaczach. Co prawda w miejscu w zasadzie niewidocznym, ale nie dawałoby mi to spokoju, gdybym je tam zostawił. Wypełniłem je zatem klejem cyjanoakrylowym

1/35 CALL TO (F)ARMS - Budowa cz. 1

Następnie powierzchnie wygładziłem na papierze ściernym przyklejonym do deski

1/35 CALL TO (F)ARMS - Budowa cz. 1

Delikatnie zmodyfikowałem też zacisk mocujący koło na osi. Pomiędzy jego szczeki wkleiłem skrawki polistyrenu 0.1mm. Bez tego dodatku otwór byłby mniejszy niż średnica tylnej osi

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Przystępując do prac, do wyboru miałem oryginalne koła z zestawu, z gumowymi oponami, oraz ich żywiczne zamienniki. Opisane w recenzji cechy tego produktu sprawiły, że mimo iż gumowe opony nie są najbardziej przyjazne w obróbce, to wybrałem właśnie je. Tu na szczęście nie było zbyt dużych nadlewek. Dość łatwo udało mi się je usunąć bardzo ostrym skalpelem

1/35 CALL TO (F)ARMS - Budowa cz. 1

Następnie blokiem ściernym o dużej gradacji zmatowiłem i uszkodziłem delikatnie powierzchnie opon

1/35 CALL TO (F)ARMS - Budowa cz. 1

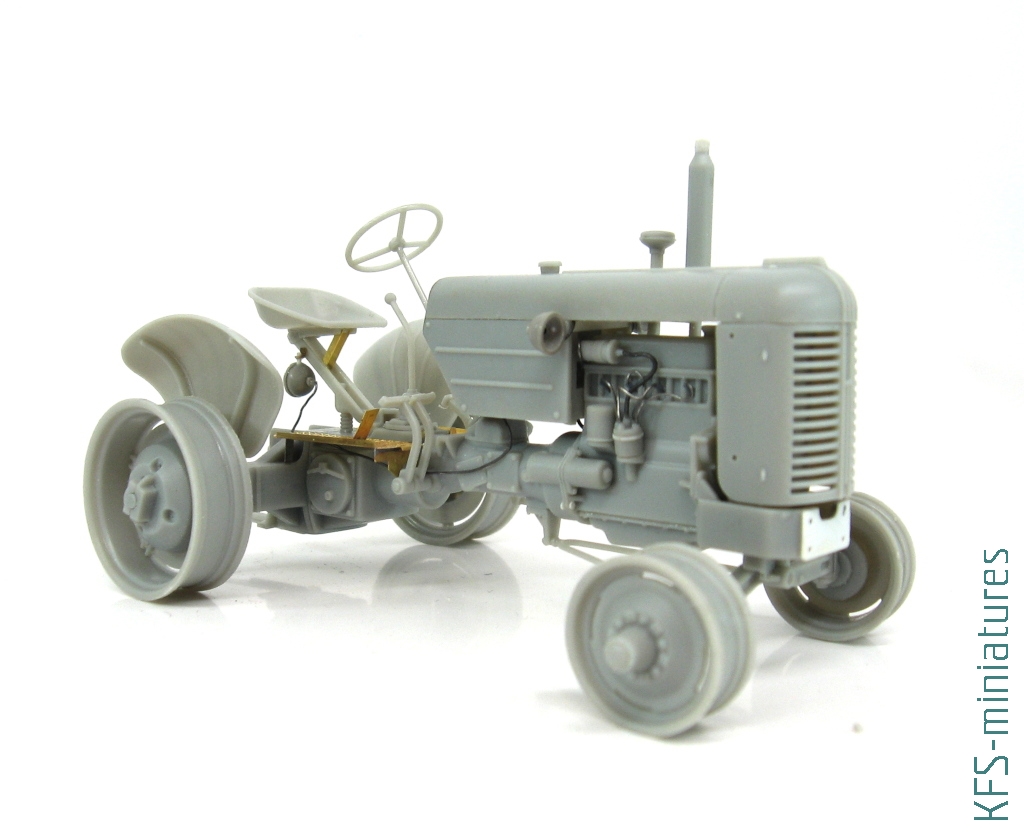

Model tym samym był gotowy do malowania…

1/35 CALL TO (F)ARMS - Budowa cz. 1

…choć na czas tej operacji wiele elementów pozostawiłem osobno

1/35 CALL TO (F)ARMS - Budowa cz. 1

Nim jednak do wspomnianego malowania przejdę, zajmijmy się elementem, który lepiej robić gdy model nie jest pomalowany, ze względu na potencjalne uszkodzenia farby w trakcie prac. Mowa rzecz jasna o ludziku. A ściślej – o jego rzeźbieniu i dopasowaniu do miniatury pojazdu.



Figurka

Jeszcze zanim traktor trafił w moje ręce, wiedziałem w jakim stylu go zrobię. Zainspirował mnie propagandowy plakat rekrutacyjny The Women’s Land Army (WLA) stanowiącego część struktur czegoś na podobieństwo Ochotniczych Hufców Pracy. Tyle że w warunkach amerykańskich i realiach, w których armia wyssała mężczyzn na front

1/35 CALL TO (F)ARMS - Budowa cz. 1

Przyciągające wzrok kolory i sugestywny gest uznałem za świetny temat. Co należy podkreślić, artysta malujący plakat nie przykładał dużej uwagi do faktów w skali. Kombinezon, w który ubrał traktorzystkę, nie ma nic wspólnego z uniformami używanymi w the Woman’s Land Army. Może nawet lepiej, bo niebieskie ubranie atrakcyjnie kontrastuje z czerwienią traktora. Jedyny ‘kłopot’ polegał na tym, że taką figurkę musiałem sobie sam wyrzeźbić.

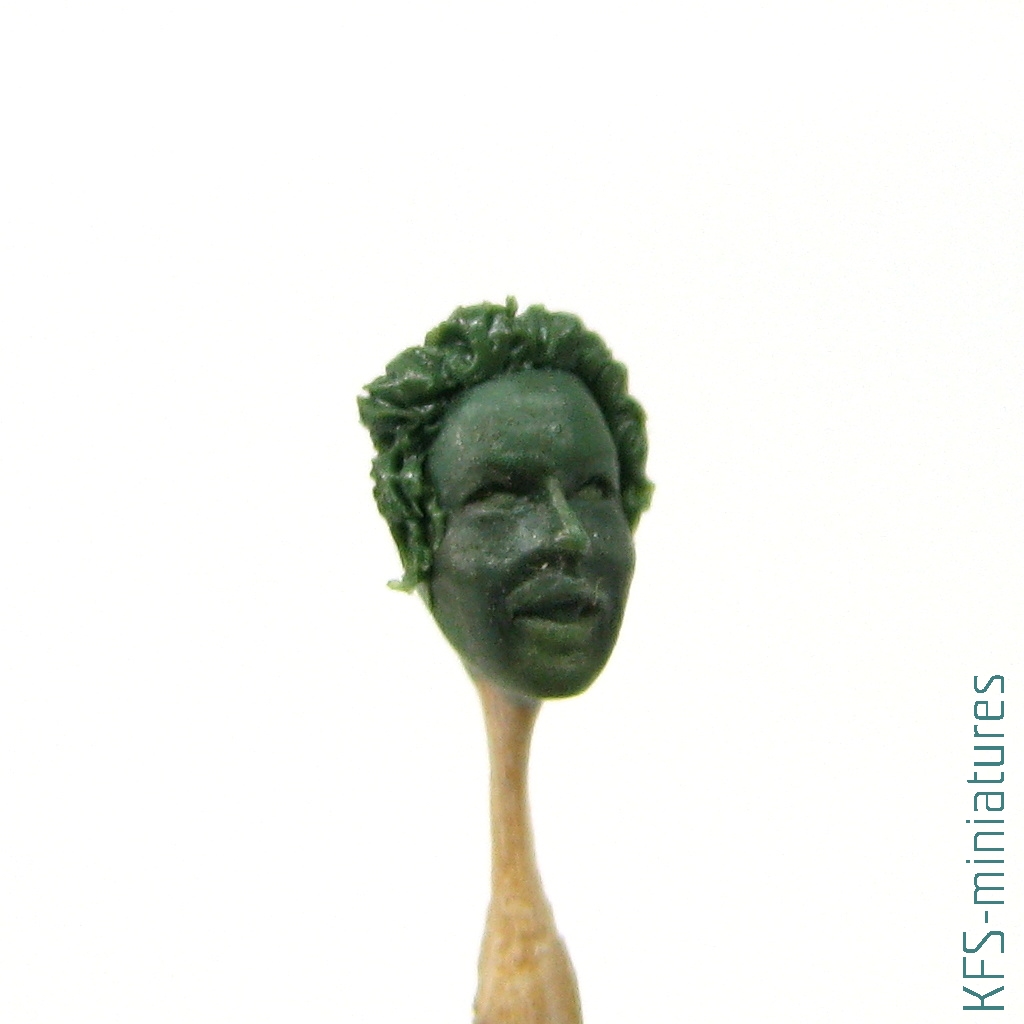

Z mieszanki Magic Sculpa i Green Stuffu ulepiłem twarz

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Dodałem włosy wystające spod chusty nad czołem. Samej chustki jednak nie lepiłem na tym etapie

1/35 CALL TO (F)ARMS - Budowa cz. 1

Skalpelem i pilnikami przerobiłem golenie z jakiejś żywicznej figurki (z oryginału pozostały jedynie sznurowadła). Następnie używając drutu stalowego (ze spinaczy biurowych) i niewielkich ilości masy, zbudowałem armaturę nóg. Żywicy użyłem, ponieważ dawała możliwość delikatnego wyginania po podgrzaniu, co miało być ważne na etapie dopasowywania postaci do pojazdu

1/35 CALL TO (F)ARMS - Budowa cz. 1

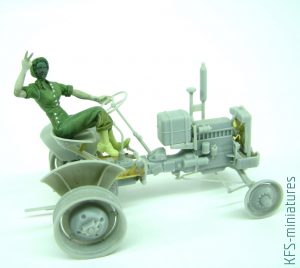

Po dopasowaniu postaci do pojazdu (oprócz odpowiedniego wymodelowania jej w przegubach, musiałem również wygiąć elementy żywiczne, w kostkach) wszystkie stawy zalałem gęstym klejem CA, żeby je usztywnić

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

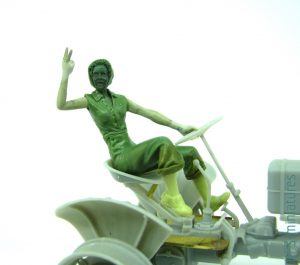

Dalej dodałem zgrubną sylwetkę tułowia…

1/35 CALL TO (F)ARMS - Budowa cz. 1

…a następnie osadziłem na niej głowę

1/35 CALL TO (F)ARMS - Budowa cz. 1

Kolejnym krokiem było wyrzeźbienie ramion i dłoni. Wyciągnięte palce wzmocniłem cienkim stalowym drutem, tak by uchronić je przed odłamaniem w trakcie dalszych prac

1/35 CALL TO (F)ARMS - Budowa cz. 1

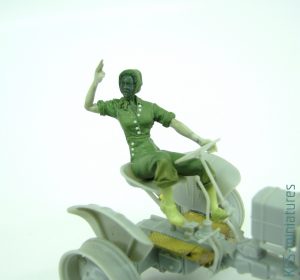

Kolejno rzeźbiłem spodnie oraz elementy tułowia – szyję, pierś

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Dopiero gdy górna cześć kombinezonu była gotowa, mogłem zrobić chustę na głowie

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Ponieważ planowałem powielić figurkę w żywicy, ze względów technicznych musiałem oddzielić ramiona

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Po tym zabiegu trzeba było upewnić się, że elementy wciąż do siebie pasują

1/35 CALL TO (F)ARMS - Budowa cz. 1

Ostatnim detalem były guziki. Zrobiłem je z pręcika polistyrenowego 0.7mm, wklejonego w otwory i dociętego na odpowiednią wysokość pręcika polistyrenowego. Dzięki tej metodzie miałem pewność, że wszystkie będą miały identyczną średnicę

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Na koniec, ostrzem do grawerowania naciąłem imitacje szwów na kombinezonie

1/35 CALL TO (F)ARMS - Budowa cz. 1

Gdy figurka była gotowa, konieczna była przerwa techniczna na odlanie jej z żywicy

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

W tym czasie zająłem się malowaniem pojazdu

1/35 CALL TO (F)ARMS - Budowa cz. 1

Gotowy odlew, po niezbędnej obróbce i przygotowaniu, pomalowałem podkładem z Tamiya XF-66 Light Gray

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Nakładanie kolorów rozpocząłem od twarzy i innych powierzchni nagiego ciała. Użyłem farb z zestawu Vallejo VAL74101 Fairy Flesh Set. Podstawowe kolory naniosłem aerografem…

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

…a następnie wykończyłem wszystko precyzyjnie pędzlami

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Z pomocą farb z zestawu AK3030 Leather and Buckles Set łatwo pomalowałem buty

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Czerwoną chustkę wycieniowałem farbami z palety Vallejo Game Color – tym razem już zaczerpniętymi z różnych zestawów

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

Malowanie niebieskiego kombinezonu zacząłem od bazy z Vallejo 72.143 Heavy Blue

1/35 CALL TO (F)ARMS - Budowa cz. 1

Do rozjaśnień i cieni wziąłem różne tony z AK3150 Blue Uniform Colours set

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

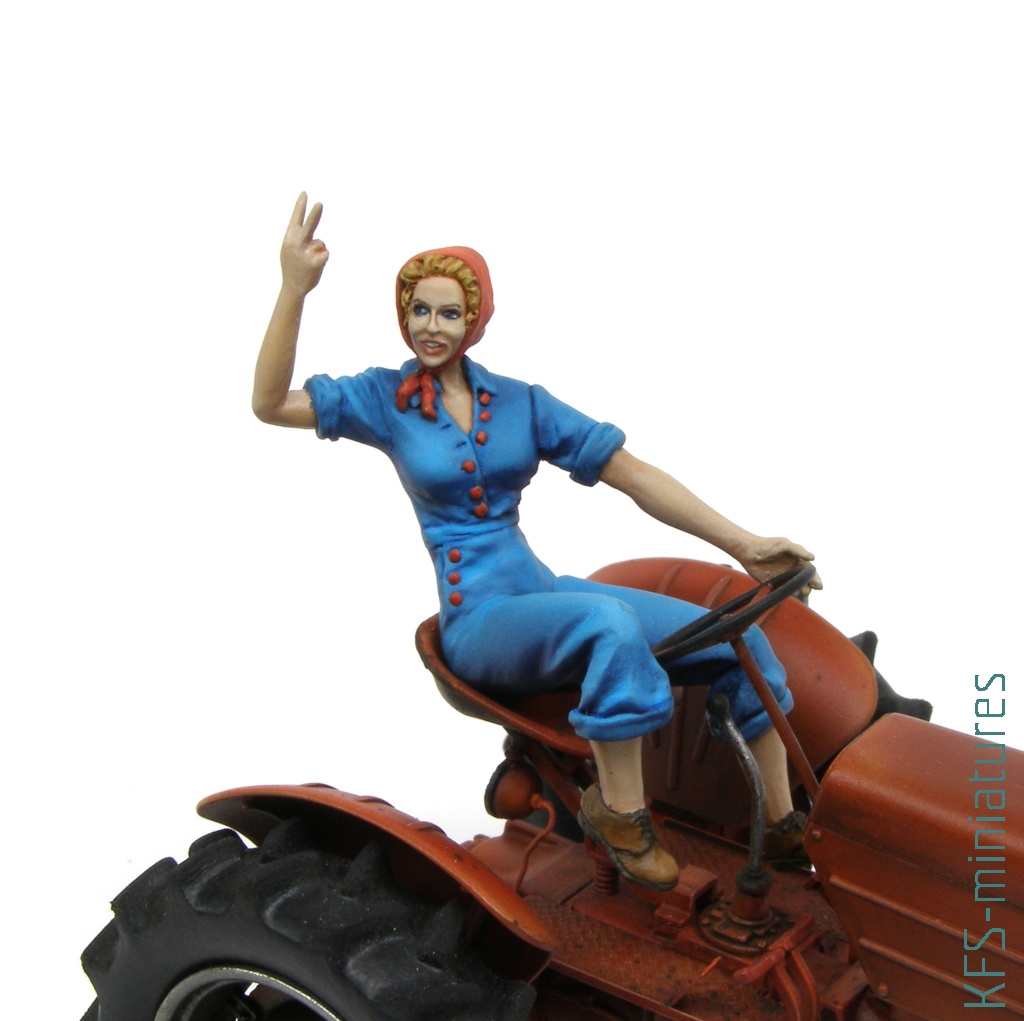

Gotową figurkę zabezpieczyłem matowym werniksem…

1/35 CALL TO (F)ARMS - Budowa cz. 1 1/35 CALL TO (F)ARMS - Budowa cz. 1

…i mogłem zając się wykończeniem miniatury pojazdu oraz niewielką podstawką. O tym jednak w kolejnej części:

1/35 CALL TO (F)ARMS - Budowa cz. 1

KFS
