1/35 Hubert

aka Gruber’s Little Tank, czyli

Mały Czołg Porucznika Grubera

Co prawda wielu młodszych miłośników seriali może niezbyt dobrze kojarzyć sitcom serie ‘Allo ‘Allo!, ale dla pokoleń trzydziesto- i czterdziestolatków perypetie Rene Artois, właściciela kafejki w okupowanej Francji, są pozycją klasyczną. Wśród wielu barwnych postaci niewątpliwie wyróżniał się porucznik Gruber i jego Mały czołg. Oczywiście wszyscy pamiętamy, że był to Sd.Kfz.222. Ale to były czasy, kiedy nie było jeszcze internetu i liczynitów. A tak naprawdę była to umiarkowanie udana atrapa zbudowana od podstaw na podwoziu jakiegoś lekkiego ciągnika lub pojazdu pancernego. Zresztą najczęściej jest ono identyfikowane jako pochodzące z Humbera. Takie właśnie założenie przyjąłem decydując się na ten projekt (bo w taki czy inny sposób model zaprojektowania wymagał). Byłem przekonany, że wszystko sprowadzi się do mniejszych lub większych modyfikacji modelu Bronco. Byłem w błędzie. Bardziej szczegółowa analiza dokumentacji pozwoliła mi wykluczyć w zasadzie wszelkie dostępne w skali 1/35 miniatury pojazdów. Musiałem improwizować i wybrać coś najmniej kłopotliwego w przeróbkach. Zacząłem od kupna żywicznych kół do Humbera z PanzerArt. Dzięki uprzejmości IBG stałem się posiadaczem elementów podwozia szewroleta.

1/35 Hubert - Budowa

Prace zacząłem od posklejania podwozia. Silnik oraz pozostałe elementy wystające ponad ramę pozostawiłem osobno, ponieważ utrudniałyby budowę kadłuba

1/35 Hubert - Budowa

By dopasować koła, musiałem delikatnie zmodyfikować grubość bębnów hamulcowych. Dorobiłem też nowe kołpaki, zgodnie ze zdjęciami

1/35 Hubert - Budowa

Po skróceniu ramy mogłem zabrać się za dopasowanie podłogi. Najpierw przyciąłem prostokąt o odpowiednim wymiarze

1/35 Hubert - Budowa

W gotowym elemencie wyciąłem otwór na silnik

1/35 Hubert - Budowa

Metodą prób i błędów (przymiarki i konfrontacje ze zdjęciami oryginału) ustaliłem kształt dolnej połowy burt kadłuba

1/35 Hubert - Budowa

Następnie w płytce 0.7 mm wyciąłem jej duplikat

1/35 Hubert - Budowa

Gotowe burty przykleiłem do podłogi. Ich pozycje ustabilizowałem małymi trójkątnymi wręgami

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Ponownie porównując ze zdjęciami, dopasowałem przednią i tylną ścianę

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Następnie dodałem niewielkie fragmenty bocznych burt

1/35 Hubert - Budowa

Dzięki temu mogłem zabrać się za dopasowanie dachu. Najpierw ukształtowałem tylną jego część

1/35 Hubert - Budowa

Następnie za pomocą cyrkla Olfa wyciąłem otwór na wieżę

1/35 Hubert - Budowa

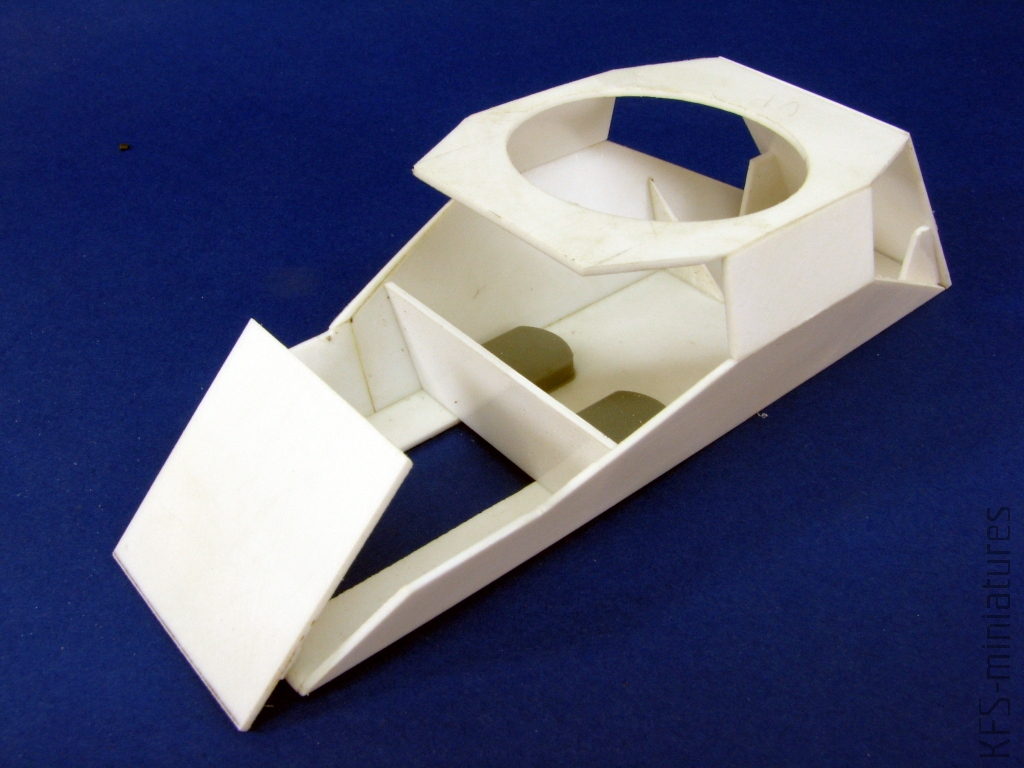

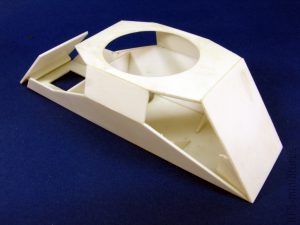

Kolejnym krokiem było przycięcie przedniej części dachu na odpowiedni kształt

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Na etapie budowy maski silnika odkryłem, że przednia płyta pancerna ma zły kształt i jest zbyt mocno pochylona. Na szczęście poprawki nie były kłopotliwe

1/35 Hubert - Budowa

Stopniowo doklejałem kolejne płyty…

1/35 Hubert - Budowa 1/35 Hubert - Budowa

…wzorując się oczywiście na zdjęciach pojazdu z filmu, a nie na konstrukcji Sd.Kfz.222

1/35 Hubert - Budowa

Ostatecznie udało mi się uzyskać bryłę kadłuba całkiem zbliżoną do oryginału

1/35 Hubert - Budowa 1/35 Hubert - Budowa

W przednim nadkolu musiałem wyfrezować dodatkowe otwory na mechanizm układu kierowniczego

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Do wnętrza kadłuba wkleiłem siedziska. Dodatkowo zamocowałem plastikową rurkę która miała być podstawą działka

1/35 Hubert - Budowa

Mając gotową bryłę kadłuba, mogłem zabrać się za błotniki. Zacząłem od tylnych, ponieważ ich część stanowiła jedną płaszczyznę z kadłubem

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Specjalne narzędzie do mierzenia kątów było niezwykle pomocne w ustaleniu kształtu poszczególnych blach błotnika, które wycinałem z płytki polistyrenowej 0.5 mm

1/35 Hubert - Budowa 1/35 Hubert - Budowa

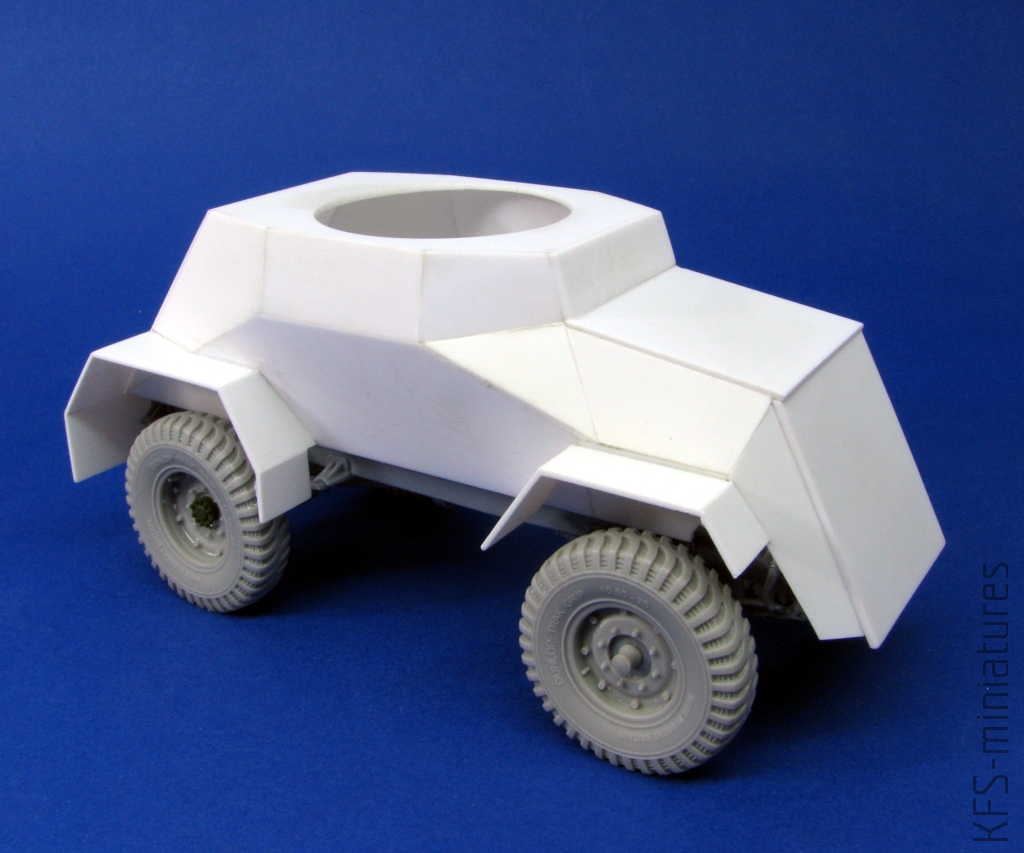

Budowę przednich błotników zacząłem od poziomej płyty, której kształt było najłatwiej ustalić

1/35 Hubert - Budowa

Następnie dodałem pozostałe ‘blachy’

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Paskami polistyrenu 0.25 x 2.5 mm okleiłem krawędzie błotników

1/35 Hubert - Budowa

Tu i tam wykorzystałem drobne elementy z modelu Sd.Kfz.222 Tamiyi

1/35 Hubert - Budowa

Osłony wizjerów z przodu pojazdu musiałem jednak wyszlifować od podstaw, z pręcika polistyrenowego 4 x 4 mm

1/35 Hubert - Budowa

Z różnych profili, w tym kątowników i grubych prętów polistyrenowych, zrobiłem mocowanie koła zapasowego

1/35 Hubert - Budowa 1/35 Hubert - Budowa

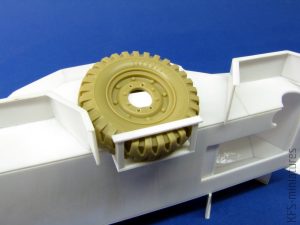

Samo koło zabrałem z Tamiyowskiego Quad Gun Tractora. Ponieważ miało być zapasem, musiałem usunąć część śrub i w ich miejsce nawiercić małe otwory

1/35 Hubert - Budowa

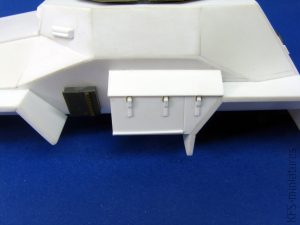

Ponownie nieco więcej uwagi musiałem poświęcić na wycięcie odpowiednich kształtów ścianek bocznego zasobnika

1/35 Hubert - Budowa 1/35 Hubert - Budowa

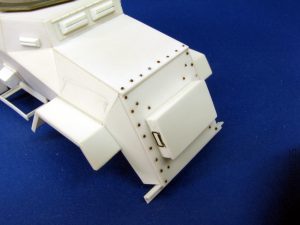

Aby zrobić charakterystyczne nitowanie na przedniej płycie pancerza, najpierw nawierciłem płytkie otworki wiertłem 0.5 mm

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Następnie wkleiłem w nie małe szklane kulki – z powodzeniem można je zastąpić cynowymi kulkami BGA

1/35 Hubert - Budowa

Dopiero wtedy mogłem dopasować skrzynkę na przedniej płycie. Uzupełniłem ją o fototrawione detale ze składowiska przydasiów

1/35 Hubert - Budowa

Kanistry z jakiegoś zestawu DML zamocowałem w koszach z zestawu blach Eduarda do Sd.Kfz.222 Tamiyi

1/35 Hubert - Budowa

W płytce polistyrenowej 5 mm wyciąłem kształt kolejnych dwóch zasobników, a następnie okleiłem je detalami z profili o odpowiednim kształcie

1/35 Hubert - Budowa

Po drobnych modyfikacjach mogłem wykorzystać też różne detale z tamkowego Sd.Kfz.222

1/35 Hubert - Budowa

Z tego samego modelu pozyskałem wieżę i działko. W tym ostatnim wymieniłem karabin MG-34 na detal z jakiegoś zestawu DML

1/35 Hubert - Budowa

Pancerz wieży wymagał jednak kilku drobnych korekt. W pierwszej kolejności musiałem zaślepić otwór celowniczy

1/35 Hubert - Budowa

Zeszlifowałem też wypustki pozycjonujące boczne wizjery, gdyż HUBERT ich nie miał

1/35 Hubert - Budowa

Zbudowałem także podstawę szperacza. Sam reflektor to szperacz z GAZika Bronco. Dodałem też imitacje zawiasów

1/35 Hubert - Budowa1/35 Hubert - Budowa 1/35 Hubert - Budowa

Na końcu dopasowałem najdrobniejsze detale, w tym między innymi końcówki zderzaka czy toczone w mosiądzu skrajniki z RB model. Antena – również z RB – okazała się później kolidować z osłoną wieży

1/35 Hubert - Budowa

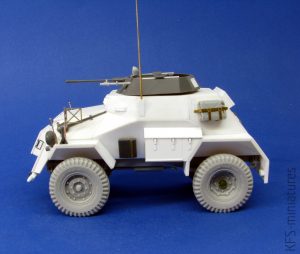

Tym samym model był gotowy do malowania

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Malowanie

Choć jednobarwne pojazdy są najlepsze do zrobienia efektownego malowania, tu czekało mnie kilka drobnych problemów. Po pierwsze, Mały czołg był zawsze wymuskany, w perfekcyjnym stanie. To wykluczało jakiekolwiek obicia, zadrapania, zacieki czy rdzę – czyli wszystko to, czym podnosi się atrakcyjność miniatur pojazdów wojskowych. Mało tego, musiałem być również powściągliwy w stosowaniu różnych trików związanych ze światłocieniem i modulacją koloru. Nie mogły być zbyt sztuczne, bo nie niwelowałyby ich ślady eksploatacji, jak dzieje się to w normalnej sytuacji.

Malowanie zacząłem od podkładu z czarnego matu Tamiya XF-1 naniesionego na cały model, włącznie z wnętrzem

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Następnie na wszystkie zewnętrzne powierzchnie naniosłem powłokę z Mr. Color C40 German Gray. Oczywiście gdzieniegdzie pozwoliłem lekko prześwitywać czarnej bazie. No i nie zamalowywałem opon kół, co byłoby absolutnie pozbawione sensu

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Za pomocą H331 Dark Seagray rozświetliłem krawędzie i podkreśliłem światło na kanciastej konstrukcji kadłuba. Dodałem też trochę wertykalnych smug

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Efekty wzmocniłem nieco jaśniejszą C307 Gray. Tę farbę nakładałem bardziej precyzyjnie i w mniejszych ilościach. Podkreśliłem też detale

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Transparentny H95 Smoke Gray posłużył mi do wzmocnienia cieni na bryle.

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Na tym etapie mogłem nałożyć kalkomanie. Pokolorowałem też detale. Farby z zestawu LifeColor 'Weathered wood' przydały się do drewnianego trzonka łopaty. Tire Black tego samego producenta trafił na gumowe powierzchnie. Dark Seagrayem z Vallejo pokolorowałem kanistry, a Gun Metal AK trafił na łopatę, karabin i działko

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Na tym etapie przykleiłem siatkowe pokrywy wieży, a następnie cały pojazd zabezpieczyłem satynowym werniksem

1/35 Hubert - Budowa

Do podkreślenia detali użyłem emalii AK070 Brown Blue Wash for Panzer Gray Vehicles. Substancję naniosłem pędzlem wokół drobnych elementów i w zakamarkach

1/35 Hubert - Budowa

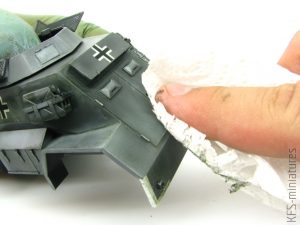

Następnie jej nadmiar usunąłem ręcznikiem papierowym

1/35 Hubert - Budowa

W mniej dostępnych miejscach musiałem użyć do tego celu patyczków higienicznych

1/35 Hubert - Budowa

Po wyschnięciu emalii pojazd był gotowy do dalszych prac

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Weathering

Jak już wspomniałem, specyfika filmowego rekwizytu zmuszała mnie do zachowania ogromnej powściągliwości w nanoszeniu śladów eksploatacji. Nie chciałem jednak rezygnować z nich całkowicie. Nawet samochód używany wyłącznie podczas niedzielnych zakupów delikatnie się brudzi i obija. Zdecydowałem się zatem na kilka drobnych śladów zużycia farby oraz odrobiny brudu z ‘nagrań plenerowych’

Główne czy wręcz jedyne wejście do filmowej repliki znajdowało się z tyłu. W tym rejonie namalowałem farbą Vallejo Silvergray (to po prostu jasnoszara farba, nie mająca nic wspólnego z kolorami metalicznymi) nieco drobnych zadrapań farby

1/35 Hubert - Budowa

Na progu i krawędziach drzwi dodałem też trochę drobnych plamek za pomocą farby A.MIG-0044 Chipping color

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Na dolne powierzchnie, w tym szczególnie we wnętrza nadkoli, natrysnąłem rozcieńczone White spiritem emalie AK017 Earth Effects i AK015 Dust Effects

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Drobne rozbryzgi błota zrobiłem z pomocą Tamiya Weathering Sticks Mud i Sand. Mieszałem je z niewielką ilością wody i spryskiwałem wybrane powierzchnie, używając starej szczoteczki do zębów

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Te same kroki powtórzyłem na ramie podwozia i kołach

1/35 Hubert - Budowa

Następnie zrobiłem imitacje zabrudzeń bieżnika. Na krawędzie opon naniosłem Tamiya Weathering Stick Light Earth, tapując nim po powierzchni

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Na tym etapie mogłem zamontować kadłub na podwoziu oraz dokleić drobne detale, pozostające dotychczas osobno

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Figurki

Mały czołg nie mógł obyć się bez załogi. Musiałem zadbać nie tylko o jego dowódcę – porucznika Huberta Grubera, ale też dobrze znanego, jednak nigdy w serialu nie pokazanego kierowcę – Clarence’a. W miniaturze zresztą podobnie nie sposób go dostrzec. Tego ostatniego zrobiłem modyfikując nieznacznie figurkę amerykańskiego kierowcy. Uciąłem mu nogi, by mieścił się wewnątrz kadłuba, a także wymieniłem mu głowę na odzianą w niemiecką furażerkę. W dłonie wcisnąłem kierownicę z modelu szewroleta

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Nieco więcej pracy wymagała postać porucznika Grubera. Za bazę posłużyły mi elementy z zestawu niemieckich oficerów DML. Nogi i tułów skleiłem bez modyfikacji. Nawierciłem jedynie otwór na szyję w kołnierzu

1/35 Hubert - Budowa

Z gotowym korpusem mogłem ustalić wysokość podestu, tak by figurka pasowała do pojazdu

1/35 Hubert - Budowa 1/35 Hubert - Budowa 1/35 Hubert - Budowa

Prawa ręka to rezultat drobnej modyfikacji części z zestawu. Lewą musiałem zrobić od podstaw. Zacząłem od szkieletu z drutu, na którym osadziłem żywiczną dłoń

1/35 Hubert - Budowa

Rękaw ulepiłem z Magic Sculpa

1/35 Hubert - Budowa

Tej samej masy użyłem do wyrzeźbienia twarzy porucznika Grubera

1/35 Hubert - Budowa

Ze splecionego drutu cynowego 0.2 mm zrobiłem imitację akselbantu, a z cienkiego polistyrenu odtworzyłem naramienniki. Za pas wcisnąłem rękawiczki ulepione z dwuskładnikowej masy

1/35 Hubert - Budowa

Na koniec dopasowałem do siebie czapkę i głowę. Gotowy element mogłem osadzić w otworze kołnierzyka

1/35 Hubert - Budowa1/35 Hubert - Budowa 1/35 Hubert - Budowa

Malowanie figurek zacząłem od czarnego podkładu Tamiya XF-1. Następnie od góry natrysnąłem białą farbę podkreślającą cienie

1/35 Hubert - Budowa

Do malowania Clarence’a nie przywiązałem większej uwagi, ponieważ i tak miał zniknąć wewnątrz pojazdu

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Malowanie porucznika Grubera zacząłem od twarzy. Użyłem kolorów z niezawodnego zestawu AK3010 Flesh & Skin Tones

1/35 Hubert - Budowa

Do pomalowania uniformu użyłem farb z zestawu AK3090 WWI German Uniforms. Pozostałe detale pokolorowałem różnymi odcieniami z palety Vallejo

1/35 Hubert - Budowa 1/35 Hubert - Budowa

Gotową figurkę wkleiłem na postument wewnątrz pojazdu…

1/35 Hubert - Budowa

…a po więcej zdjęć gotowej miniatury zapraszam do Galerii

1/35 Hubert - Budowa
