Kuter torpedowy G-5 powstał pod kierunkiem Tupolewa, stąd jego nazwisko w nazwie. Stąd też wykorzystanie duraluminium i kształt wzorowany na pływaku samolotu. W sumie pomysł był dobry, bo w swoim czasie było to najszybsze czółno w tej klasie na świecie. Sama technika zrzutu torped była wzorowana na angielskich kutrach z I wojny i była trochę niecodzienna. Kuter kierował się dziobem mniej więcej tam, gdzie chciał puścić torpedę, po czym była ona zrzucana za rufę. Po wejściu w wodę włączał się silnik torpedy i zaczynała ona gonić kuter, który musiał spie… eee  .. „prędziutko uciekać”, aby zejść z jej kursu. Tak było! Nie zmyślam.

Tupolev G-5 Aka to nowy model w ofercie Brenguna. Nowy tak nie do końca, bo Brengun miał już w swojej ofercie Tupoleva G-5, ale z innym wyposażeniem – wersję mod. XIII.
W tym wariancie rufowy kaem został przeniesiony nad zrzutnie torped, a na mostku pojawiła się wyrzutnia katiusz.
Cały model jest żywiczny, uzupełniony o blaszkę fototrawioną. A tak to wygląda w szczegółach:

1/144 Tupolev G-5 AKA - Brengun

Jak widać, kadłub to jeden żywiczny klocek…

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

…z dziurami od pęcherzyków powietrza – na szczęście od spodu, czyli mniej widocznej i łatwiejszej do szlifowania strony.

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

Mostek też w jednym kawałku.

1/144 Tupolev G-5 AKA - Brengun

Torpedy.

1/144 Tupolev G-5 AKA - Brengun

Rufowe stanowisko kaemu.

1/144 Tupolev G-5 AKA - Brengun

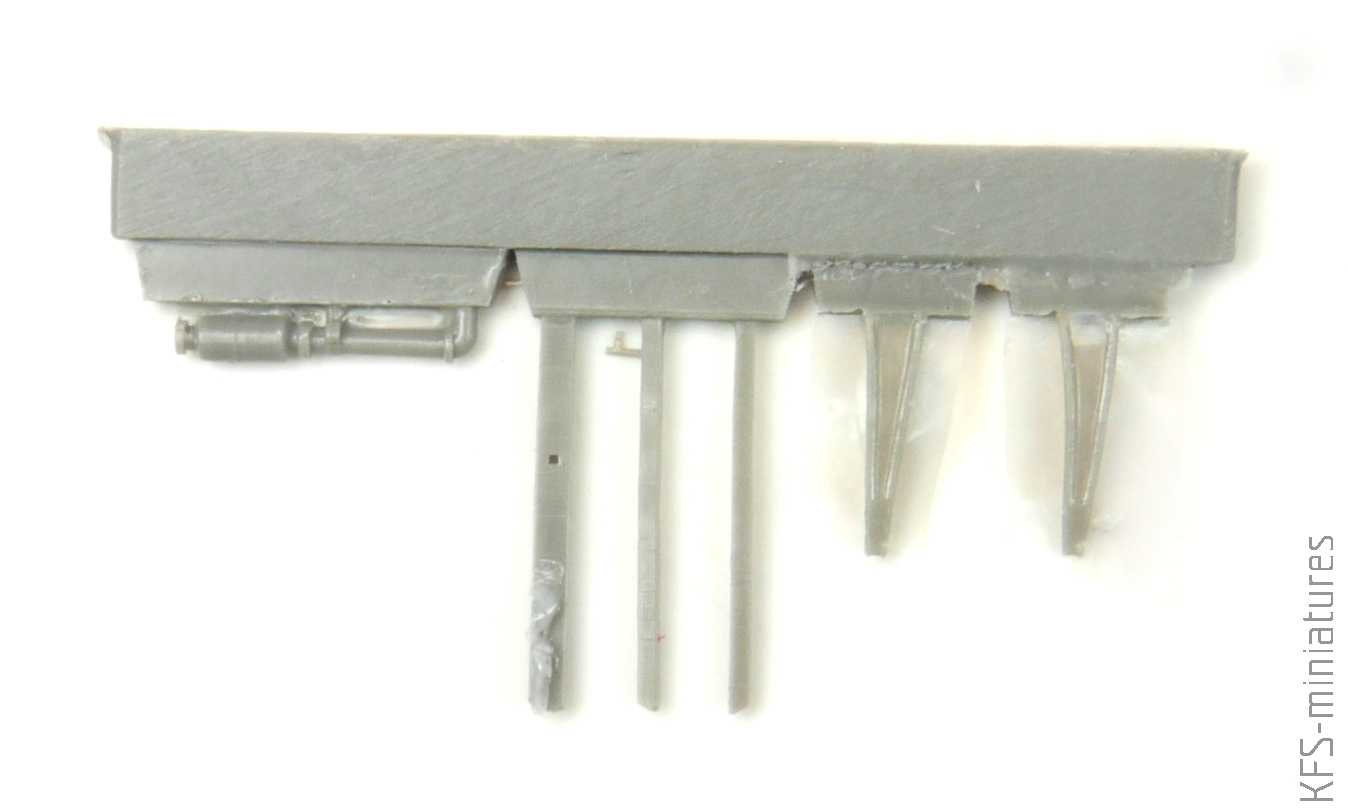

Wały napędowe śrub i wydech.

1/144 Tupolev G-5 AKA - Brengun

Reszta drobnicy.

1/144 Tupolev G-5 AKA - Brengun 1/144 Tupolev G-5 AKA - Brengun

1/144 Tupolev G-5 AKA - Brengun 1/144 Tupolev G-5 AKA - Brengun

1/144 Tupolev G-5 AKA - Brengun

Żywice uzupełniają blaszka fototrawiona i skromna kalkomania.

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

1/144 Tupolev G-5 AKA - Brengun

Oczywiście zacząłem od odcięcia i przeszlifowania kadłuba.

1/144 Tupolev G-5 AKA - Brengun

Jest jak widać na zdjęciu. Pozalewałem dziurki cyjanoakrylem, te większe uzupełniając wcześniej kawałkami z żywicznych kostek. Chyba nie chcę dzisiaj wiedzieć, jak to będzie wyglądało po szlifowaniu, zajmę się czymś innym…

1/144 Tupolev G-5 AKA - Brengun

Nadbudówka prawie pasuje.1/144 Tupolev G-5 AKA - Brengun

A tak wygląda fototrawiona wyrzutnia katiusz.

1/144 Tupolev G-5 AKA - Brengun  1/144 Tupolev G-5 AKA - Brengun

1/144 Tupolev G-5 AKA - Brengun

Torpedy

1/144 Tupolev G-5 AKA - Brengun

Jak spojrzycie na jedno z pierwszych zdjęć prezentujących zawartość zestawu, zauważycie, że nadbudówka posiada zaznaczone okna, ale co zrozumiałe, są one zalane żywicą.

1/144 Tupolev G-5 AKA - Brengun

Można tak zostawić i pomalować na niebiesko lub czarno, ja jednak nie przepadam za takim rozwiązaniem. Okna są duże, bez problemu można to wyfrezować.

1/144 Tupolev G-5 AKA - Brengun

Nie trzeba nawet idealnie dokładnie, bo całość przykryje blaszka fototrawiona.

1/144 Tupolev G-5 AKA - Brengun

Można wyciąć również słupki, ja je zostawiłem jako wzmocnienie dachu.

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

Blaszka ciut wystaje ponad dach – trzeba to spiłować.

1/144 Tupolev G-5 AKA - Brengun

Relingi. Kilka ich na tej łódce jest i dostajemy je na blaszce fototrawionej. Tylko że one płaskie są.

1/144 Tupolev G-5 AKA - Brengun

Chyba lepiej je zamienić na własnoręcznie wykonane.

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

1/144 Tupolev G-5 AKA - Brengun

Szerokość blaszanego to 0.4 mm. Powklejałem druciane oczka, przez które przepuściłem pręcik 0.3 mm.

1/144 Tupolev G-5 AKA - Brengun

Teraz tylko wyrównać druciki i można kleić.

Do mostka doklejamy osłony okien. Można je przykleić jako zamknięte lub otwarte.

1/144 Tupolev G-5 AKA - Brengun

Do stanowisk strzeleckich doklejamy obrotnice i uchwyt kaemu.

1/144 Tupolev G-5 AKA - Brengun

Chwyty powietrza przed przyklejeniem rozwiercamy.

1/144 Tupolev G-5 AKA - Brengun

Stery i ich osłony. Zewnętrzne podpory musiałem zastąpić pręcikami. Żywiczne były zbyt wygięte. Nie opłacało się prostować tych elementów.

1/144 Tupolev G-5 AKA - Brengun

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

Z serii  – znajdź trzy różnice…

1/144 Tupolev G-5 AKA - Brengun   1/144 Tupolev G-5 AKA - Brengun

W moim zestawie kaemy nie miały luf… no cóż, przyjdzie improwizować, bo do 1/144 o dodatki łatwo nie jest…

Pragnę zwrócić uwagę, że łódka ma epicki wydech, ciągnący się przez prawie całą lewą burtę.

1/144 Tupolev G-5 AKA - Brengun

I to już prawie wszystko, może jeszcze  reflektorowi przyda się uchwyt – nie ma w zestawie. W każdym razie teraz czas na malowanie.

1/144 Tupolev G-5 AKA - Brengun

Nie przyklejałem wałów napędowych i śrub, bo zamierzam ją umieścić na wodzie. Nie użyłem też masztu na dziobie, bo w wersji z katiuszą chyba nie występował.
Fajna, nietypowa łódka, a gdyby ktoś chciał większą to Merit wydał ją w skali 1/35.

Janusz Bogusz – Rhayader



P.S. Malowanie sugerowane przez instrukcję, to ciemno szary spód. Zaś pudełko zdobi zdjęcie modelu ze spodem czerwonym. Nie żeby mi to jakoś przeszkadzało, ale dobrze gdy nie ma takich dysonansów, bo ci którzy chcą być zgodni z prawdą historyczną będą teraz przekopywać internet, by stwierdzić, która wersja jest poprawna.
