Debiut Wingsy Kits tych parę lat temu był niemałą niespodzianką. Nie tyle z powodu samego pojawienia się modelu, bo Claude, którym Ukraińcy weszli na rynek był naprawdę intensywnie zapowiadany w mediach społecznościowych. Zaskakująca jednak była jakość modelu, który trafił na rynek. Bo na renderach to nie jeden potrafi wyglądać ładnie, a zderzenie z rzeczywistością bywa bolesne. Tu jednak mieliśmy do czynienia z małym arcydziełem. Wyraz swojemu zachwytowi dałem w recenzji tego modelu

Wiadomym jest jednak, że nawet najlepiej wyglądający w ramkach model prawdziwą weryfikację przechodzi podczas budowy. Ja tę weryfikację przeprowadziłem dość szybko. I prawdę mówiąc mój entuzjazm nawet nie tyle, że osłabł, ale jeszcze się ugruntował. A wyglądało to tak:

BUDOWA

Prace nad modelem rozpocząłem od zlutowania pasów fotela. Ponieważ składają się one z kilku elementów, mogłyby się porozklejać podczas formowania i wyginania ostatecznego kształtu. Lutowanie daje zdecydowanie bardziej solidną a przy tym elastyczną/pracującą spoinę.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Sam fotel wymagał nieco uwagi. W oryginale to element tłoczony z blachy. W miniaturze niezbyt udało się to odtworzyć.

1/48 A5M2b Claude - Winsy Kits - Budowa

Z pomocą różnych frezów pocieniłem ściany siedziska, w tym szczególnie same krawędzie. By wygładzić powierzchnię, na koniec ‘pomalowałem’ ją Tamiya Extra Thin.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Do tak przygotowanego fotela przykleiłem pasy. Nie formowałem ich jednak jeszcze, gdyż utrudniałoby to malowanie.

1/48 A5M2b Claude - Winsy Kits - Budowa

Aby wygodnie zamontować imitację linki podtrzymującej fotel musiałem delikatnie naciąć rolki ją podtrzymujące.

1/48 A5M2b Claude - Winsy Kits - Budowa

Samą linkę zrobiłem z cienkiej żyłki, którą zawiesiłem na rolkach i przymocowałem w odpowiednich miejscach do stelaża fotela.

1/48 A5M2b Claude - Winsy Kits - Budowa

Do podłogi przykleiłem wszystkie detale plastikowe i fototrawione za wyjątkiem przeźroczystej szybki, którą planowałem zamontować po malowaniu.

1/48 A5M2b Claude - Winsy Kits - Budowa

Jedyny aftermarket, jaki uznałem za wart uwagi, to lufy do karabinów Type 97 z Master.

1/48 A5M2b Claude - Winsy Kits - Budowa

Co prawda w gotowej miniaturze są one w zasadzie niewidoczne, ale pozwalają uniknąć obróbki luf plastikowych. No i wyglądają po prostu ładnie.

1/48 A5M2b Claude - Winsy Kits - Budowa

Do przedniej ściany kabiny przykleiłem wszystkie detale, za wyjątkiem tablicy przyrządów.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Pomalowaną od tyłu kliszę z zegarami wkleiłem między plastikową podstawę a fototrawioną blaszkę. Na koniec musiałem nieco wyszpachlować cyjanoakrylem boczne powierzchnie by nie było widać, że całość składa się z warstw.

1/48 A5M2b Claude - Winsy Kits - Budowa

Przyjmując taką kolejność montażu musiałem zamaskować szkła zegarów na czas malowania. Pasek taśmy Tamiya nakleiłem na kawałek polistyrenu 0.25. Używając Punch-an-die set z RP-toolz mogłem wyciąć małe kropki…

1/48 A5M2b Claude - Winsy Kits - Budowa

…które bez problemu przykleiłem w otwory tablicy zegarów.

1/48 A5M2b Claude - Winsy Kits - Budowa

Nim zabrałem się za malowanie elementów wnętrza kabiny, skleiłem też kadłub samolotu. Było to niezbędne, ponieważ pokolorować musiałem również okolice otworu kabiny.

1/48 A5M2b Claude - Winsy Kits - Budowa

Jak zwykle zacząłem od srebrnego podkładu z Mr. Color C8.

1/48 A5M2b Claude - Winsy Kits - Budowa

Jako koloru bazowego użyłem C126 Cockpit Color Mitsubishi. Tu i tam dodałem trochę rozjaśnień z pomocą Mr. Color C308 Gray

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Wszystkie detale pomalowałem pędzlem różnymi wodorozcieńczalnymi winylowymi akrylami – AK, AMMO oraz Vallejo.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Do łosza przygotowałem sobie mieszankę farby olejnej ABT040 Faded green i ABT113 Fast dry thinner – obydwu z 502 Abteilung.

1/48 A5M2b Claude - Winsy Kits - Budowa

Tak przygotowaną miksturę naniosłem w zakamarki i zagłębienia.

1/48 A5M2b Claude - Winsy Kits - Budowa

Do złoszowania pasów i elementów metalicznych użyłem mikstury rozcieńczalnika i ABT005 Smoke.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Olejna Tamiya XF-57 Buff  zaaplikowana techniką suchego pędzla podkreśliła krawędzie detali wnętrza.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Tej samej farby użyłem do namalowania delikatnych uszkodzeń powierzchni – tym razem jednak aplikowałem ją cienkim pędzelkiem.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Następnie niezbyt ostrym skalpelem tu i tam zdrapałem farbę, odsłaniając srebrny podkład.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Aby zrobić imitacje szkieł zegarów, zalałem je niewielką ilością lakieru A.MIG 094 Crystal Glass.

1/48 A5M2b Claude - Winsy Kits - Budowa

Pasy fotela uformowałem i pokolorowałem akrylami z zestawu AK3030 Leather and buckles.

1/48 A5M2b Claude - Winsy Kits - Budowa

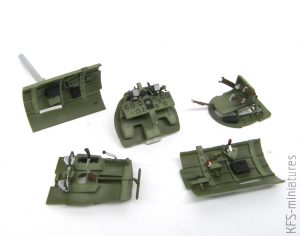

Gotowe ściany kabiny skleiłem ze sobą, tak by całą wannę można było zamocować w kadłubie.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Po pomalowaniu okolic otworu kabiny mogłem umieścić jej wnętrze w kadłubie.

1/48 A5M2b Claude - Winsy Kits - Budowa

Co prawda kadłub spasowany jest bardzo dobrze, to jednak po sklejeniu trzeba łączenie delikatnie przeszlifować. W konsekwencji odtworzenia wymagają fragmenty linii podziału. Tu pomocna była piłka żyletkowa JLC.

1/48 A5M2b Claude - Winsy Kits - Budowa

Z kolei zatarte nity pogłębiłem grubą igłą krawiecką – uruchamianie nitowadła było zbędne, bo chodziło zaledwie o pojedyncze kropki.

1/48 A5M2b Claude - Winsy Kits - Budowa

W podobny sposób przygotowałem płat.

1/48 A5M2b Claude - Winsy Kits - Budowa

Po sklejeniu kadłuba z płatem niezwłocznie zamontowałem na sucho okrągłą ścianę ogniową, a całość tymczasowo owinąłem taśmą maskującą. Pozwoliło mi to uniknąć potencjalnych zniekształceń profilu.

1/48 A5M2b Claude - Winsy Kits - Budowa

Niewielką szparę na spodzie kadłuba wypełniłem polistyrenem 0.1mm.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Nieco uwagi wymagało też łączenie kadłuba ze skrzydłem na górze. Przy srebrnym finiszu wszelkie nierówności bardzo rzucałyby się w oczy. Dlatego linię łączenia wyrównałem MR. SCRIBER – Narrow.

1/48 A5M2b Claude - Winsy Kits - Budowa

Powstałą w ten sposób linię wypełniłem dwuskładnikową masą Magic Sculp.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Nieutwardzoną wciąż masę wypolerowałem mokrym patyczkiem higienicznym.

1/48 A5M2b Claude - Winsy Kits - Budowa

Po utwardzeniu całość dodatkowo przetarłem i wygładziłem z pomocą Mr.Grinding Cloth.

1/48 A5M2b Claude - Winsy Kits - Budowa

Teraz mogłem wytrasować nową linię podziału- równą i o jednakowej głębokości.

1/48 A5M2b Claude - Winsy Kits - Budowa

Konieczne było też poprawienie siatki nitów.

1/48 A5M2b Claude - Winsy Kits - Budowa

Nieco uwagi wymagał silnik. Przede wszystkim przyjąłem nieco inną kolejność montażu niż sugeruje to instrukcja. Zacząłem od nawiercenia otworów pod instalację elektryczną.

1/48 A5M2b Claude - Winsy Kits - Budowa

Same przewodu zrobiłem z drutu ołowianego 0.4mm. Gotowego segmentu nie sklejałem jednak z silnikiem.

1/48 A5M2b Claude - Winsy Kits - Budowa

Przygotowałem sobie też pozostałe elementy silnika. Nawiercenia wymagały rury wydechowe.

1/48 A5M2b Claude - Winsy Kits - Budowa

Zamontowałem też fototrawiony stelaż osłony silnika.

1/48 A5M2b Claude - Winsy Kits - Budowa

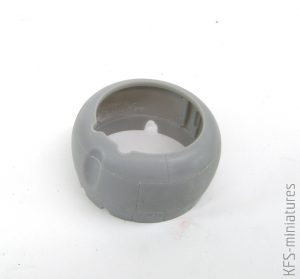

Samą osłonę postanowiłem przygotować tak, by móc ją pomalować osobno i dopiero na końcu wkleić w nią silnik. Zacząłem więc od sklejenia głównego pierścienia.

1/48 A5M2b Claude - Winsy Kits - Budowa

Następnie z jego wnętrza usunąłem bolce montażowe (poza tymi służącymi do stabilizacji silnika) i wygładziłem powierzchnie.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Wyrównać musiałem też krawędzie, ponieważ miały drobne nadlewki.

1/48 A5M2b Claude - Winsy Kits - Budowa

Następnie upewniłem się, że silnik dobrze pasuje do wnętrza…

1/48 A5M2b Claude - Winsy Kits - Budowa

…a także, że bez problemu uda się złożyć ze sobą wszystkie trzy fragmenty osłony silnika.

1/48 A5M2b Claude - Winsy Kits - Budowa

Tylny pierścień z imitacją żaluzji jest w modelu nieco zbyt gruby.

1/48 A5M2b Claude - Winsy Kits - Budowa

Różnej gradacji frezami pocieniłem jego krawędź.

1/48 A5M2b Claude - Winsy Kits - Budowa 1/48 A5M2b Claude - Winsy Kits - Budowa

Wszystkie segmenty silnika były gotowe do malowania.

1/48 A5M2b Claude - Winsy Kits - Budowa

W światłach pozycyjnych nawierciłem niewielkie otworki, które wypełniłem farbą. Uzyskałem tym samym imitacje kolorowych żarówek. Gotowe elementy przykleiłem do skrzydeł.

1/48 A5M2b Claude - Winsy Kits - Budowa

Zamaskowałem też wiatrochron samodzielnie wyciętymi maskami. Zabezpieczyłem szybki zarówno od zewnątrz jak i od środka.

1/48 A5M2b Claude - Winsy Kits - Budowa

Na koniec musiałem zadbać o powierzchnie – to kluczowe przy malowaniu NMF. Najpierw cały samolot przetarłem wełną stalową 000.

1/48 A5M2b Claude - Winsy Kits - Budowa

Następnie powierzchnie wypolerowałem Mr. Laplos 8000 polishing cloth.

1/48 A5M2b Claude - Winsy Kits - Budowa

Samolot był gotowy do malowania.

1/48 A5M2b Claude - Winsy Kits - Budowa
